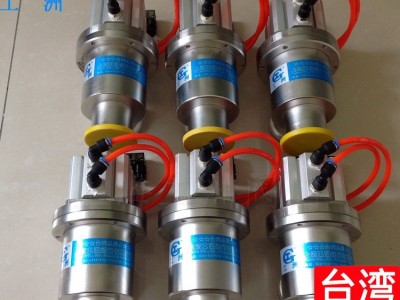

GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。

主要技术性能 适用范围(Pa) 105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-6 介质温度（℃） -25～+80(密封材料为橡胶)
-30～+150(密封材料为氟橡胶)

气源压力(MPa) 0.4～0.8 安装位置 DN＜300任意,DN≥300垂直 电源电压 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 信号反馈 标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V (图一)(KF)连接及外形尺寸 型号 通径(DN) ΦD ΦB H A 法兰标准 GDQ-J10/KF 10 30 12.2 180 30 GB4982 GDQ-J16/KF 16 30 17.2 180 40 GDQ-J25/KF 25 40 26.2 200 50 GDQ-J40/KF 40 55 41.2 210 65 GDQ-J50/KF 50 75 52.2 276 70 / ((图二)活套法兰连接及外形尺寸 型号 通径(DN) ΦD ΦB H A n-ΦC DNy(预抽口) n-Mb 法兰标准 GDQ-J50 50 110 90 276 70 4-Φ9 / / GB/T6070 GDQ-J63 63 130 110 283 88 GDQ-J80 80 145 125 314 88 8-Φ9 GDQ-J100 100 165 145 338 108 GDQ-J125 125 200 175 424 128 8-Φ11 GDQ-J(S)150 150 220 195 482 138 DN40(GB4982) JB919 GDQ-J(S)160 160 225 200 482 138 GB/T6070 GDQ-J(S)200 200 285 260 620 200 12-Φ11 DN50(GB/T6070) GDQ-J(S)250 250 335 310 655 208 DN63(GB/T6070) GDQ-J(S)300 300 380 350 783 250 8-Φ14 DN80(GB/T6070) JB919 GDQ-J(S)320 320 425 395 789 250 12-Φ14 GB/T6070 GDQ-J(S)400 400 510 480 1210 330 16-Φ14 DN100(GB/T6070) 16-M12 GDQ-J(S)400 400 500 465 1210 330 8-M16 JB919 GDQ-J(S)500 500 610 580 1270 360 DN125(GB/T6070) 16-M10 GB/T6070 GDQ-J(S)600 600 710 670 1562 450 12-Φ21 DN160(GB/T6070) 12-M18 JB919 GDQ-J(S)630 630 750 720 1562 450 20-Φ14 20-M10 GB/T6070 GDQ-J(S)800 800 920 890 1900 520 24-Φ14 DN200(GB/T6070) 24-M10 注：其中DN400以上底部采用死法兰n-Mb。

GD-J高真空挡板阀

GD-J型系列高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。
适用的介质为空气及非腐蚀性气体。

主要技术性能 适用范围(Pa) 2x105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-6 介质温度（℃） -25～+80(密封材料为橡胶)
-30～+150(密封材料为氟橡胶)

安装位置 任意 (图一)(KF)连接及外形尺寸 型号 通径(DN) ΦD ΦB H A ? ΦW 法兰标准 GD-J10/KF 10 30 12.2 122 30 ? 36 GB4982 GD-J16/KF 16 30 17.2 132 40 ? 36 GD-J25/KF 25 40 26.2 158 50 ? 50 GD-J40/KF 40 55 41.2 180 65 ? 56 GD-J50/KF 50 75 52.2 278 70 ? 100 / (图二)活套法兰连接及外形尺寸 型号 通径(DN) ΦD ΦB H A ΦW n-ΦC DNy(预抽口) 法兰标准 GD-J50 50 110 90 278 70 100 4-Φ9 / GB/T6070 GD-J63 63 130 110 390 88 160 GD-J80 80 145 125 432 88 8-Φ9 GD-J100 100 165 145 460 108 GD-J(S)150 150 220 195 636 138 200 8-Φ11 DN40(GB4982) JB919 GD-J(S)160 160 225 200 636 138 ? GB/T6070 GD-J(S)200 200 285 260 788 200 12-Φ11 DN50(GB/T6070) GD-J(S)250 250 335 310 820 208 250 DN63(GB/T6070) GD-J(S)300 300 380 350 980 250 8-Φ14 DN80(GB/T6070) JB919

GDC-J型系列电磁高真空挡板阀

GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

主要技术性能 适用范围(Pa) 105～6.7x10-4 阀门漏率(Pa.L/S) ≤6.7x10-4 适用温度（℃） -25～+40 线圈温升（℃） ≤65 开闭时间（S） 3～5 电源电压（V/Hz） 220±10%/50 安装方式 垂直 (图一)(KF)连接及外形尺寸 型号 通径(DN) ΦW ΦD ΦB H A 法兰标准 GDC-J16A/KF 16 68 30 17.2 186 40 GB4982 GDC-J25A/KF 25 82 40 26.2 193 50 GDC-J40/KF 40 110 55 41.2 270 65 GDC-J50A/KF 50 125 75 52.2 307 70 / (图二)连接及外形尺寸 型号 通径(DN) ΦW ΦB H h bxb n-b 法兰标准 GDC-J16A 16 68 42 165 28 48x48 4-M5 JB919 GDC-J25A 25 82 55 190 35 58x58 4-M6 GDC-J32 32 92 64 217 40 68x68 4-M6 GDC-J40 40 110 70 240 44 80x80 4-M6 GDC-J50A 50 125 90 285 56 95x95 4-M8 GDC-J65 65 135 105 315 65 115x115 4-M8 GDC-J80 80 165 125 358 75 140x140 4-M8
