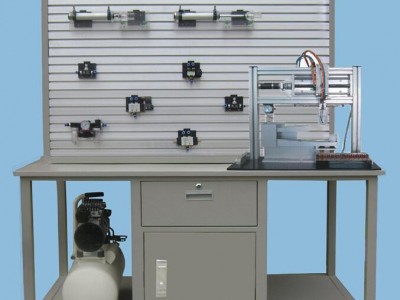

r r 一、主要技术参数 r r r 1、电源AC 220V 50HZr r r 2、直流电源：输入AC 220V，输出DC 24V/2Ar r r 3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入r r r 8输出（继电器输出方式）r r r 4、空气压缩机（基本配置小型机） 电机功率：175W 电源：AC220Vr r r 5、公称容量：10L 噪音：55分贝r r r 6、额定输出气压1Mpar r r 7、实训装置外型尺寸：1500mm×700mm×1700mmr r r 二、主要特点 r r r 1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。r r r 2、配备工业用常用气动元件，且均配有过渡底板（塑料底板6.5*8cm），可方便、随意地将元件r r r 按放在实训面板（面板带“T”沟槽形式的铝合金（100cm*7.4cm*11cm）型材结构）上。回路搭r r r 接采用快换接头，拆接方便快捷。r r r 3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电r r r 路安全可靠，设有手动、自动、顺序等控制功能。r r r 4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。r r r 气动系统动作及PLC控制的基本气动回路r r r 气动基本回路r r r 继电器控制的气动系统r r r 气动传动创新应用实训r r r 智能物料搬运装置r r r 配置双轴机器人作为装配的执行机构，具有X轴、Y轴两个方向的执行能力，可完成智能抓取物料放料等功能；配置有行程开关，光电传感器，光纤传感器等，可确保各执行器的准确定位；超出**大行程时，具有硬件自动保护功能，确保系统安全及人身安全；本装置为通用的模块化的多功能装置，各功能端口完全开放，可以能过不同的接线来完成各种不同的功能，为学生的创新设计提供了广阔的发挥空间。r r r
r r r 三、气动基本实训回路 r r r 1、单作用气缸的换向回路 r r r 2、双作用气缸的换向回路 r r r 3、单作用气缸速度控制回路 r r r 4、双作用气缸单向调速回路 r r r 5、双作用气缸双向调速回路 r r r 6、速度换接回路 r r r 7、缓冲回路 r r r 8、二次压力控制回路 r r r 9、高低压转换回路 r r r 10、计数回路 r r r 11、延时回路r r r 12、过载保护回路r r r 13、互锁回路r r r 14、单缸单往复控制回路r r r 15、单缸连续往复动作回路r r r 16、直线缸、旋转缸顺序动作回路r r r 17、多缸顺序动作回路r r r 18、双缸、同步动作回路r r r 19、回缸联动回路r r r 20、卸荷回路r r r 21、或门型梭阀的应用回路r r r 22、快速排气阀应用回路r r r 23、智能物料实训r r r 1. 传感器技术实训r r r 2. 直流减速电机应用实训r r r 3. 气动回路应用实训r r r 4. 丝杆传动机构应用实训r r r 5. 直线运动单元定位控制实训r r r 6. 机械故障检测与排除实训气动电磁阀的控制实验r r r
