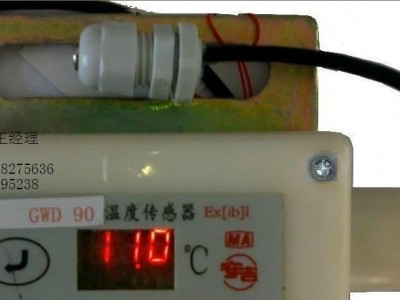

泽荣GWD90型温度传感器 GWD90型温度传感器厂家

GWD90（原型号KGW-1型）温度传感器主要用于对煤矿井下胶带运输机因滚筒摩擦引起的温度过高，进行监控，分50℃、60℃、70℃三档,供使用现场选择用, 正常时，温度传感器“温度”端输出高电平，当被检测温度超过整定温度时 ,输出低电平,自动切断皮带机电源,实现超温保护。温度传感器为本安型全封闭结构，有三个接线螺钉供与主机配接用。

l          动作温度：分为三档50℃±3℃、60℃±3℃、70℃±3℃

l          延时时间：2秒。

l          外形尺寸：150mm×62mm×45mm；质量：0.8kg。

技术要求

传感器**在下列环境条件下正常工作

l        环境温度：0～40℃；相对湿度：＜90；大气压力：86～106kpa。

l        工作电压：DC12V  工作电流50mA；

l        **大电缆长度1000m，分布电感≤1mH/km；分布电容≤0.1μf/km。

主要电气性能

本安参数及技术性能：Ui：DC12V。Ii：50mA；Li：0mH；  Ci：0.13nF。

动作性能:被测点温度超过动作温度时,传感器输出≤0.5V低电平;被测点温度低于动作温度时,传感器输出≥5V高电平

超温保护由GWD50/60/70型温度传感器实为负温度系数的半导体热敏元件,在监视点温度较低时,其阻值较大,使温度传感器输出端“温度”为高电平，皮带机正常工作。当被监测处温度升高到警戒值时，RT(LM335)阻值下降，温度传感器输出端“温度”输出低电平，主机“超温”指示灯亮，主机执行继电器释放，实现超温保护，同时发出语言报警信号。通过改变拨动开关位置可将温度保护整定在不同的数值。实现皮带机超温保护。

温度传感器的调试一般在地面进行，将温度传感器的温度整定值用温水逐一进行实验，温度达到整定值时，超温保护应动作。主机“超温”指示登亮，同时发出响亮的“超温”语言报警声。温度保护的整定值，应依据现场需要保护的温度值在地面整定好，安装后一般不再调试。
