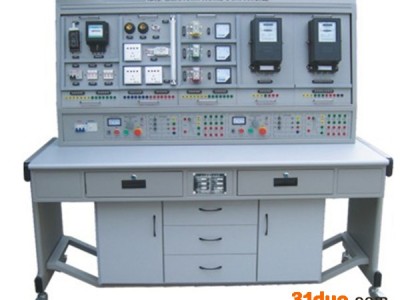

rQA-DX-2004A维修电工仪表照明实训考核装置r

r r 型号：QA-DX-2004Ar

r r 品牌：济南奇安牌r

r r 维修电工仪表照明实训考核装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、维修电工技能考核的理想设备。r

r r 一、装置特点：
r1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
r2.操作台只需三相四线的交流电源，即可投入使用；
r3.装置设有电压型和电流性漏电保护器，能确保操作者的人身安全；
r4.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行，有利于保护元器件；
r5.通过走线槽进行走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构插接线，安全快捷。
r6.装置的设计为双组型，控制屏左右两边电源独立且互不干扰，可供两个学生同进完成实训操作。
r二、技术性能：
r1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
r2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
r3.装置容量：＜1.5KVA
r4.重 量：100Kg
r5.外形尺寸：1605×805×1630mm3
r6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
r三、装置的基本配置及功能
r实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。
r1.交流电源：实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；
r2.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
r3.各种规格的电阻
r提供75Ω/75W功率电阻三个，用于降压启动电路。
r提供10Ω/25W功率电阻一个，用于能耗制动电路。
r4.实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，桌子左右各设有两个抽屉。r

r r 实训组件r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 序号r r	r r 挂箱r r r 编号r r	r r 实训模块名称r r	r r 数量r r	r r 备注r r
r r 1 r r	r r WD041r r	r r 仪表照明实训考核组件（一）r r	r r 1件r r	r r 提供二级漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只r r
r r 2 r r	r r WD042r r	r r 仪表照明实训考核组件（二）r r	r r 1件r r	r r 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只r r
r r 3 r r	r r WD043r r	r r 仪表照明实训考核组件（三）r r	r r 1件r r	r r 提供交流电流表3只、电流互感器3只r r
r r 4 r r	r r WD044r r	r r 仪表照明实训考核组件（四）r r	r r 1件r r	r r 提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只r r
r r 5 r r	r r WD045r r	r r 仪表照明实训考核组件（五）r r	r r 1件r r	r r 提供三相三线有功电度表1只r r
r r 6 r r	r r WD046r r	r r 仪表照明实训考核组件（六）r r	r r 1件r r	r r 提供三相四线有功电度表1只r r
r r 7 r r	r r WD047r r	r r 仪表照明实训考核组件（七）r r	r r 1件r r	r r 提供三相四线无功电度表1只r r

r r r 四、实训项目
r1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
r2.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
r3.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
r4.日光灯线路的接线
r5.声控开关控制白炽灯电路的接线
r6.触摸延时开关控制白炽灯电路的接线
r7.人体感应开关控制白炽灯电路的接线
r8.单相电度表直接接线电路
r9.单相电度表经电流互感器的接线电路
r10.电压表、电流表接线电路
r11.转换开关的电压表测量三相电压接线
r12.一只电流互感器用于单相回路的控制电路接线
r13.三只电流互感器接成星形接线电路
r14.三只电流互感器接成三角形接线电路
r15.三相功率因数表的测量电路
r16.三相三线有功电度表的接线电路
r17.三相三线有功电度表经电流互感器的接线电路
r18.三相四线有功电度表的接线电路
r19.三相四线无功电度表经电流互感器的接线电路
r20.三相四线无功电度表的接线电路
r21.三相四线无功电度表经电流互感器的接线电路r

r r  r

r r 同类型产品：QA-DX-2004B维修电工仪表照明实训考核装置（柜式结构）r
