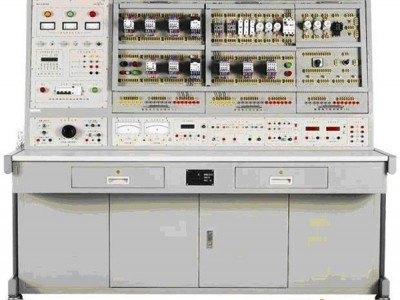

二、技术指标及要求: 1、外型尺寸：168 x 70 x 150 cm3 2、工作电源：交流三相四线380±5% 50HZ 3、输入功率：<1.5KVA 三、器材配置 1、实验桌：铁质喷塑结构，耐磨防火板面板。 2、电源控制屏：包含多组交直流稳压电源、交流0-250三相可调电源、交流低压电源及电流型、电压型漏电保护装置、测量仪表等。 3、实验挂箱：（1）、维修电工实训挂箱一 （2）、维修电工实训挂箱二 （3）、维修电工实训挂箱三 4、三相异步电动机（180W）两台 6、高可靠实验导线、实验指导书、使用说明书1套。 四、设备功能及技术参数 1、实验桌： 铁质喷塑结构，耐磨防火板面板；中间设有两个抽屉，供放置实验导线及工具；下面设有双门柜，用来放置实验挂箱等。配有四个轮子及刹车固定系统，方便搬迁移动。 2、电源控制屏： 铁质喷塑结构、铝塑板面板。 （1）输出交流电源：三相四线交流380V输出，三只指针式电压表指示。 （2）励磁电源：直流220V/0.5A，具有短路保护。 （3）电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。 （4）人身安全保护功能：电流型漏电保护、电压型漏电保护和防触电实验导线。 （5）直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。 （6）设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压； （7）设有单相调压器一组，可得到交流0～250V可调电压； （8）控制屏设有单相三极220V电源插座及三相四极380V电源插座。 （9）交流电压表1只：0～500V交流电压表一只，精度1.0级。 （10）交流电流表1只：0～5A交流电流表一只，精度1.0级。 （11）功率、功率因数表1只：5位数码管显示，功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的功率、功率因数、电压、电流、频率等。 直流电压表1只：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。 （12）直流电流表1只1只：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。 （13）整流二极管：IN5408 四只 3、实验挂箱 （1）、维修电工实训挂箱一 配备漏电保护开关、陶瓷熔断器、行程开关、指示灯、按钮和接线端子等。 （2）、维修电工实训挂箱二 配备交流接触器4只、热继电器2只、时间继电器2只、接线端子等。 （3）、维修电工实训挂箱三 配备电磁铁、电子式时间继电器、急停按钮、万能转换开关、十字开关、接线端子等。 4、三相异步电动机（两台） 180瓦、铝合金外壳、可任意连接成星形和三角形。一只带离心开关。 五、实验项目 1 三相异步电动机直接启动控制 2 三相异步电动机接触器点动控制线路 3 三相异步电动机接触器自锁控制线路 4 按钮联锁的三相异步电动机接触器正反转控制线路 5 三相异步电动机的顺序控制 6 三相异步电动机的多地控制 7 安装调试通电延时带直流能耗制动Y-△启动控制线路 8 接触器联锁的正反转控制线路 9 工作台自动往返控制线路 10 C620型车床的接线、故障与维修 11 Z3040摇臂钻床接线、故障与维修
