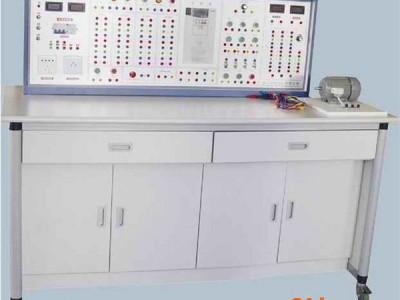

QA-ZDH-1011电机变频调速实训装置

型号：QA-ZDH-1011

品牌：济南奇安牌

电机变频调速实验装置

一、概述

本装置符合我国大中专院校“变频控制技术”“变频调速”等课程实验大纲的要求。采用三菱FR-D720-0.4KW 变频器，具有先进的失量控制,恒转矩功能，指令丰富,功能强大,操作简单方便,带RS485通信接口。

二、技术性能

1．输入电源：三相四线380V±10%?50Hz

2．外形尺寸：1600×700×1300mm

3．结构：铁质喷塑结构

4、安全保护：电流型和电压型漏电保护及防触电实验导线。

5、电源输出：三相380V及单相200V交流电源。

6、直流稳压电源：0-30V／1.5A连续可调，自动换档，自动保护及恢复功能

三、器材配置

1、实验桌一张、凳子两张

2、实验台

3、三相交流电机

4、实验导线、实验指导书一套

三、实验项目

1、面板功能参数设置与操作

2、多段速度选择变频调速

3、面板操作的变频器开环调速

4、外部模拟量控制开环调速

5、带速度闭环的变频调速

6、变频器报警与保护功能
