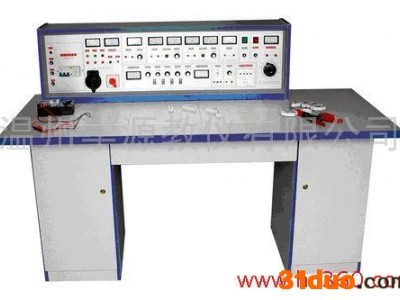

| r概述：rXY-H160型电工、电子实验室设备是根据职业学校、职工学校、中等专业学校的电工电子技术基础与电工电子技能训练，以及电学等有关教学实验大纲的要求而设计。实验内容有二极管与整流器滤波电路、稳压电路、三极管放大电路、正弦振荡电路、硅管控制电路、运算放大电路、和脉冲数字电路、磁场电路、交流电力拖动控制电路等等。而且能由学校自行设计实验电路；该实验设备适用中级技术工人考核标准电工部分的应知内容，是理论联系实际的实验验证为一体。r功能&技术指标：r一、输入电源：AC380V/50Hz允许波动电压±10%r二、输入线路：三相四线（附地线）r三、输出电源：置有保险丝和漏电保护器开关二级保护功能rA组：三相四线及地线rB组：交流电压3V～24V七档可调，电流1.5A。置有过流保护；rC组：直流稳压1.25V～24V连续可调,电流1.5A。置有过流保护；rD组:直流稳压1.25V～24V连续可调,电流0.5A。置有过流保护；rE组:直流稳压5V,电流0.5A。rF组:交流电压0～240V连续可调,功率0.5KW。rG组:单相市电输出(供外仪器用)。r函数信号发生器：r波形：正弦波、三角波、方波。 频率范围：5Hz～550KHz分五个频段。r频率指示：由“Hz”表读出。 Y轴衰减：0db、20db、40db。r输出幅度：正弦波、方波可调。 单拍脉冲源：输出幅度为6VPP。r音频放大器：输入信号5Hz～1.5KHz，输出功率0.5W内置扬声器，(可作信号寻迹用)。r通用实验板：四孔一组相互导电插孔（注塑成型），其参数如下；r接触电阻≤0.02Ω 耐压电压≥2KV 绝缘电阻≥50MΩ 拔插次数≥10K/次r学生实验桌:一桌为两座,桌的左右各一个柜子,柜内存放元器件及贮存板,中间抽屉存放实验工具等。桌面周围采用2mm厚的PVC塑料带经热熔胶密封，使其美观、坚固、耐用；r学生桌规格：1600×700×1070mm。r教师主控台规格：1600×700×1800mm。r器材配置： (以12+1桌24座为例、)r教师实验台1台（桌），学生实验台12台（桌），塑料凳25张，MF-500型万用表13只，电学常用工具；尖嘴钳、剥线钳、镙丝刀等13套。13台三相电动机、交流接触器、时间继电器、热继电器、 | r
