＊ 低成本配置方案，是大中专院校、科研院所焊接的利器
＊ 可完成表面贴装元器件的单、双面板焊接
＊ SMT产品的实际动手操作能力培养和熟练
＊ 掌握SMT焊接知识及整个简易的制造过程
＊ 掌握SMT表面贴装技术的原理和工艺
＊ 掌握SMT表面贴装技术的使用方法和技巧
＊ 提供教学挂图和SMT的教学资源
＊ 常见表面贴装器件（SMD）的结构及区别

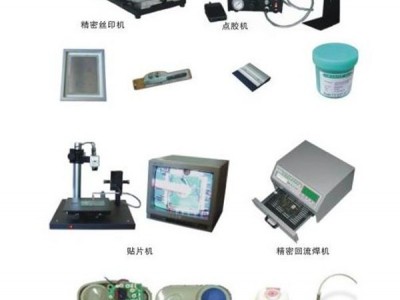

二、QA-DX-2014型表贴工艺参考配套
| 规 格 名 称 | 性 能 参 数 | 数量 | 备 注 |
| 手动高精度丝网印刷机 | 1、最大有效分配面积：440×320mm 2、分配精度：±0.2mm，框架 3、X轴最大可调距离：20mm， 4、工作台Y轴最大可调距离：30mm 5、框架θ角最大可调距离：±20° 6、框架与工作台之间可调距离：0～10mm 7、外形尺寸：450mm×600mm×240mm | 1 | |
| 不锈钢+合金铝材料 SUS#，100mm长度，刮片有刃性，寿命使用长 | 5 | ||
| 手动高精度点胶机 | 可手动轻触控制，由定时器控制每次滴胶时间，定时、定量出胶水，确保每次滴胶一致;可滴胶液体或料，有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压，选择适当的时间和针咀，便于改变每次滴胶量和滴胶时间，适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。 自动定时：0.01s～30s 重复准确性：±0.5% 外型尺寸：235x165x60(mm) 输入电压：220～240V 50Hz AC 内部电压：24V DC 最小滴胶量：0.01ml 输入气压：2.5～7 bar (35～100psi) 消耗功率：<15W 配套气泵：JD-QB 1台 1、功率：1.1KW，2、气压：8kg/cm2，3、储气量：12升，4、出气量：60L/min，5、电源：220V/50Hz | 1 | 含气泵一台 |
| 真空吸笔 | 有防静电功能 电源：220V，50Hz 外型尺寸：180×90×70（mm） 整机重量：＜1Kg；气流通道：2 自带膜片式气泵，双人型使用 配置：两根吸笔，吸盘及吸管2根 | 2 | |
| 手动高精度贴片机 | 特点： 随着电子封装产业的高速发展，芯片的存储量越来越大，引脚越来越多，引脚间距越来越小，用户在贴片焊接过程中，原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备，良好的视觉效果，精密的位移装置，无需编程，简单的操作过程即可完成准确贴装。 技术参数： 1、贴片速度： 300～600粒/小时 2、配有真空装置，不需包接气源； 3、工作台面：220x220mm 4、XY向调节范围40mm，Z向移动范围80mm 5、旋转角度可调节正负30度 6、内置减压装置，操作快速灵活。 | 1 | |
| 无铅回流焊机 | 输入电源：AC220V/50～60HZ 峰值功率：3.5kW； 红外线辐射和热风混合加热方式 操作系统：中英文双语操作系统 工作模式：自动回焊模式、可调恒温维修模式 温度曲线段：预热段、加热段、焊接段、保温段、冷却段等共五段 预热段温度设置范围和时间：70～150℃、 时间：0～5Min 加热段温度设置范围和时间：预热温度～250℃ 时间：0～5Min 焊接段温度设置范围和时间：加热温度～280℃ 时间：0～30S 保温段温度设置范围和时间： 焊接温度～（0～50℃） 有效焊接面积：300×300mm 外形尺寸：420×380×250mm | 1台 | |
| 焊锡膏 | 含量为63/37，25Um，500g/瓶 | 10 | |
| 冰箱 | 总有效容积:48L耗电量：kWh/24h，0.5KW/24H,总重量：20kg,颜色：纯白色, 温度可调,压缩机恒温保温室0-10度。 | 1 | |
| (SMT)工艺挂图 | 1、尺寸：1200×800mm，彩色喷绘； 2、塑框镶边，内容介绍SMT表面贴装技术工艺及制作流程。 | 1套 | |
| （SMT）SMT 实训教学资源 | SMT视频教学资源及相关学习资料，软件CD | 1套 | |
| 微型贴片实训产品套件 | 微型贴片收音机套件，FC-FM，用于贴片实训用,含教材制作资料及原理图，以及电子档资料 | 100套 | |
| （FM）微型贴片实训配套钢网 | 用于FM专用配套使用, FM收音机模板.370x470㎜标准中号模板，不锈钢材料 | 1套 | |
| D焊膏专用搅拌刀 | 不锈钢材料 SUS#，100mm长度，刮片有刃性，寿命使用长 | 1把 |
