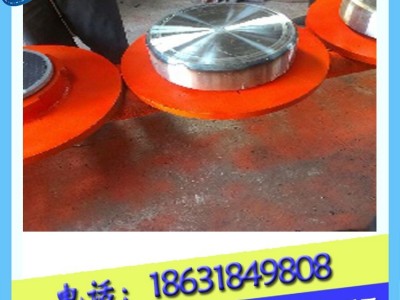

山西忻州抗震球铰支座 万向转动球铰支座 产品说明
?KQGZ抗震球型钢支座特点
??1,支座材质不锈钢板,聚四氟乙烯滑板,橡胶密封圈等均按JT391-1999标准规定执行,其中弹性减震件按QCn29035-91汽车钢板弹簧技术条件执行。铸钢按GB/T11352-1989,GB/T14408-1993标准执行。 2, KQGZ抗震球型钢支座可万向转动,万向承载,能很好的满足上部结构各种荷载(如恒载,活载,风,地震力等)所产生的反力的传递,转动,移动要求,保证反力合力集中,明确,可靠。
??3, KQGZ抗震球型钢支座要承受拉,压,剪(横向)力,随机地震力的作用下,只要上,下结构本身不破坏,因此种支座存在**不会发生落梁,落架等灾难性后果(支座是个薄弱环节,在强大的地震力作用下,极易发生落梁和落架,而此种支座的强度和延性均高于结构本身),故特别适用于高烈度地震区的设防,具备能抗地震烈度9级的能力。
??4, KQGZ抗震球型钢支座与其他支座相比(如板式橡胶支座,盆式橡胶支座等),QKGZ球型抗震支座的静刚度大,自重及惯性力作用力下,支座仅产生极小的变形,能可靠的保证建筑物。
??5, KQGZ抗震球型钢支座通过球面传力,受力面积大,并采用几种材料的优化组合,故与其他铰结构支座相比(摇摆支座,辊轴支座),其体积和高度均大减少,重量轻,便于安装,并与同样承载力的钢支座相比造价较低。
??6, KQGZ抗震球型钢支座适用温度范围大(-40~ 70℃),耐久性能好;不采用橡胶承压,不存在橡胶老化对支座转动性能的影响。
??7, KQGZ抗震球型钢支座特别适用于大跨度空间结构,大跨度桥,宽桥,曲线桥,斜拉桥,坡道桥,尤其在地震高烈度区更为适用,而其他类型的支座则难以满足要求。
??8, KQGZ抗震球型钢支座具有抗拉结构,可减少桥端压重块。
??9, KQGZ抗震球型钢支座已开发出参数化,系列化产品,可满足不同用户的各种技术要求,并可根据用户要求设计加工。
??KQGZ抗震球型钢支座主要技术性能
??1, 支座磨擦系数为0.03;
??2, 支座水平剪力大于竖向承载力的20%;
??3, 支座抗拔力抗拉力为竖向承载力的10%-30%;
??4, 支座竖向承载力1000-60000KN,分为25级;
??5, 支座转角为0.03rad;
??6, 支座适用温度范围：-40℃~ 70℃;
