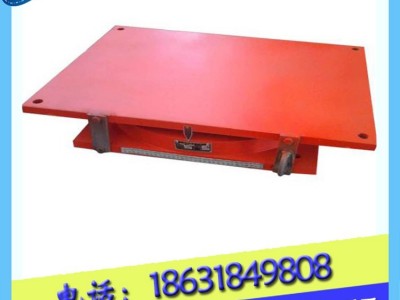

河南长葛QZ（2009）球形支座 KBQZ抗拔球形钢铰支座
产品说明
??本系列球型支座《桥梁球型支座》(GB/T17955-2009标准)的通用设计，系列通用设计图名称为公路桥梁球型支座系列通用图，系列通用图代号为QZ(09T)1500~60000(DC、SX、GD)，系列支座型号为QZ1500~60000(DC、SX、GD)。 ??1、支座竖向设计承载能力：1500kN～60000kN。 ??2、支座的规格系列按承受的竖向荷载大小共分为29级，即：1500，2000，2500，3000，3500，4000，4500，5000，6000，7000，8000，9000，10000，12500，15000，175000，20000，22500，25000，27500，30000，32500，35000，37500，40000，45000，50000，55000，60000。 ??3、支座转动角度分为5级(rad)：0.02，0.03，0.04，0.05，0.06。，本次系列通用图支座设计转角为0.02rad。 ??4、支座水平设计承载力：固定支座和单项活动支座非滑移方向的水平设计承载力为支座竖向设计承载力的10%。 ??5、支座摩擦系数：温度范围在(-25℃~60℃)时，活动支座摩擦系数取值0.03，温度范围在(-40℃~-25℃)时，活动支座摩擦系数取值0.05。 ??6、支座位移：双向活支座与单向活动支座顺结构主位移方向的位移量分为6级(mm)：±50mm，±100mm，±150mm，±200mm，±250mm，±300mm。双向活动支座的横向位移量为±40mm，单向活动支座的横向位移量限值为±3mm。位移量可根据实际需要进行调整。
河南长葛QZ（2009）球形支座 KBQZ抗拔球形钢铰支座
