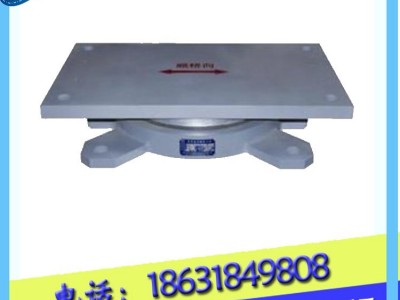

KBQZ减震型抗拔球铰支座 1．减震型抗拔球铰支座概述
不同于普通型抗拔球铰支座，减震型抗拔球铰支座不只是注重连接和限位，更注重的是在力的释放过程当中对结
构的保护。当支座受到冲击载荷时，缓冲装置可通过柔性接触减缓冲击力，位移加速度，从而对支座本身和钢结构
主体起到保护作用。其次，各相对位移面之间设有不锈钢板和聚四氟乙烯滑板，通过两者相对滑动实现位移，这样大大
摩擦系数，使各部件间运动灵活，避免爬行现象的产生。减震型抗拨球铰支座，也分为固定型、单向位移型和双
向位移型三类。
江苏省高邮市KBQZ减震型抗拔球铰支座
2． 1．减震型抗拔球铰支座概述 不同于普通型抗拔球铰支座，减震型抗拔球铰支座不只是注重连接和限位，更注重的是在力的释放过程当中对结
构的保护。当支座受到冲击载荷时，缓冲装置可通过柔性接触减缓冲击力，位移加速度，从而对支座本身和钢结构
主体起到保护作用。其次，各相对位移面之间设有不锈钢板和聚四氟乙烯滑板，通过两者相对滑动实现位移，这样大大
摩擦系数，使各部件间运动灵活，避免爬行现象的产生。减震型抗拨球铰支座，也分为固定型、单向位移型和双
向位移型三类。
江苏省高邮市KBQZ减震型抗拔球铰支座 3．减震型抗拔球铰支座设计参数及技术性能 ·支座竖向压力分为300kN、500kN、1000kN、
1500kN、2000kN、2500kN、3000kN、4000kN、5000kN、
6000kN、7000kN、8000kN、9000kN、10000kN十四个级
别；
·支座竖向拔力确定在竖向压力的50%之内；
·支座水平剪力确定在竖向压力的40%之内；
·支座转角为0.02rad（也可根据实际需求在0.02～0.08rad范围内做相应设计）；
·支座水平位移刚度为90kN/m—900kN/m之间；
·水平位移量为±60～±100，因固定减震而设计的位移量为±15；针对不同工程所需的位移量，可另行设计；
