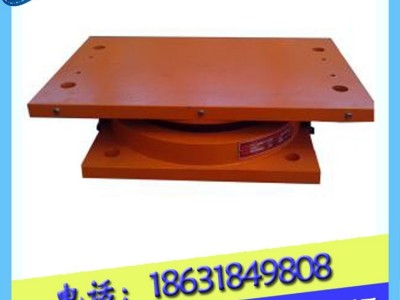

山西陵川钢结构抗震滑动球铰支座 GKQZ抗震滑动支座报价
产品说明
??主要技术性能 ??1滑动支座反力(竖向承载力)分为16级：1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,8000KN,9000KN,10000KN,12500KN,1500KN,17500KN和20000KN。 ??2, 滑动支座转角分为0.02,0.04,0.06rad.(根据需要可增大) ??3, 滑动支座设计磨擦系数在聚四氟乙烯板有硅脂润滑条件下,应力为30MPa左右时,取值如下：
??常温(-25℃~+60℃)0.03
??低温(-40℃~+60℃)0.05
??4, 滑动支座可承受的水平力;
??单向活动滑动支座(DX)横桥向水平力为滑动支座反力的10%
??固定滑动支座(GD)承受水平力为滑动支座反力的10%
??一,滑动支座的优点：
??1滑动支座,采用面接触,接触面大,压强低,传力均匀,故体积小,用钢量小。 2, 滑动支座体积小,高度低,其力学计算简图与总体计算简图相一致,不会造成或减少力学计算模型与实际结构的误差。 3, 滑动支座可万向承载,即可承受压力,拔力,任意方向的剪力,力的大小可根据要求设计。一般系列化产品为500~80000KN。(在连续梁桥,曲线桥,大型网架四角处以及施工时产生的临时荷载,支座会产生拔力,其它类型支座均不能承受过大的拔力和剪力。 4, 滑动支座可万向转动,内部是球饺,故可万向转动。转角大小可按工程要求设计, 滑动支座转动可一般为(0.02~0.05)rad(弧度)。此项功能适合于宽桥,坡道桥(斜面桥)和空间结构
山西陵川钢结构抗震滑动球铰支座 GKQZ抗震滑动支座报价
