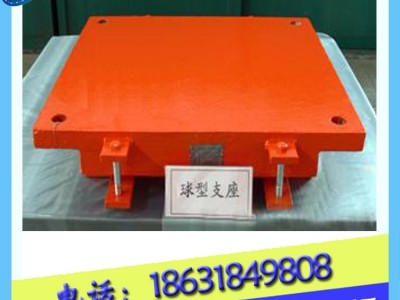

湖南常德TGQZ弹性抗震减震球形钢支座 万向转动球形钢支座报价
产品说明
??滑动球铰支座主要技术性能 ??1、支座反力(坚向承载力)分为16级： 1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。 ??2、支座设计转角分为 0.01 0.015和0.02rad。 ??3、支座设计位移量： 顺桥向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm, ±100mm和±150mm。 横桥向：采用DX多向活动支座，e=±20mm。 设计位移量根据工程需要可进行变更。 ??4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下： ??常温(-25℃～+60℃)0.03; ??低温(-40℃～+40℃)0.05 ??5、支座可承受的水平力：纵向活动支座(ZX)横桥向水平力为支座反力的10%;固定支座(GD)承受水平力为支座反力的10%。 ??滑动球铰支座施工钢网架平面安装：TGQZ弹性抗震减震球形钢支座 ??1)放球：将己验收的焊接球，按规格、编号放入安装节点内同时应将球调整好受力方向与位置。一般将球水平中心线的环形焊缝置于赤道方向。有肋的一边在下弦球的上半： ??2)放置杆件：将备好的杆件，按规定的规格布置钢管杆件放置杆件前，应检查杆件的规格、尺寸，以及坡口、焊缝间隙将杆件放置在二个球之间，调整间隙，点固。 ??3)平面网架的拼装应从中心线开始，逐步向四周展开，先组成封闭四方网格，控制好尺寸后，再拼四周网格，不断扩大。注意应控制累积误差，一般网格以负公差为宜。
湖南常德TGQZ弹性抗震减震球形钢支座 万向转动球形钢支座报价
