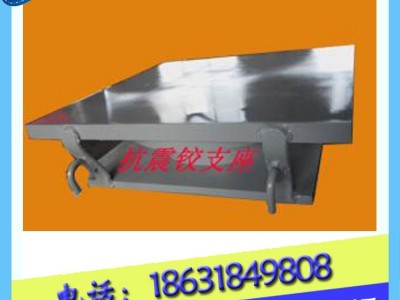

网架钢结构球型支座 钢结构滑动球型钢支座聚润
产品说明
具有良好的水平变形能力，保证建筑物在受外力和温度条件下的位移，且具有良好的回复性能。
有良好的隔震性能。
该产品结构简单，易于安装，造价较低。
一、钢结构支座的主要技术性能：
1、钢结构网架支座可承受竖向载荷；
2、钢结构网架支座具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节；
3、钢结构网架支座具有抗水平力的性能，保证水平地震时结构不脱落；
4、钢结构网架支座可适应径向、环向的位移要求；
5、钢结构网架支座可适应任意方向的转角要求；
6、钢结构网架支座减震支座具有良好的减震性能；
7、钢结构网架支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；
8、钢结构网架支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
二、钢结构网架支座技术参数
1、钢结构网架支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别；（可根据用户要求另行设计）
2、钢结构网架支座的抗水平力为竖向承载力的20%；
3、钢结构网架支座抗竖向拉力：
GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；
GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；
4、钢结构网架支座设计转角为0.08rad（可根据用户要求另行设计）
5、钢结构网架支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；
6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；
7、钢结构网架支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）
μ≤0.03（GKGZ型、GJGZ型）
三、钢结构支座选用时应注意的事项：
1、选用钢结构网架支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
2、选用钢结构网架支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
3、减震钢结构网架支座支座的约束方向都给以位移和刚度，是为了工程减震的需要。
四、钢结构支座的安装
1、钢结构网架支座的安装方案、连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。
2、下部钢筋砼柱的标号不得低于C40级。
3、柱内配筋应参考本钢结构网架支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。
4、活动钢结构网架支座根据设计需要在上支座板与滑板之间设置偏值。
5、钢结构网架支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止支座钢件过热而损坏聚四氟乙烯板，橡胶密封圈和5201硅脂。
6、钢结构网架支座安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。
7、钢结构网架支座中心线应与主梁中心线及下部结构安装线重合。
8、钢结构网架支座安装**位后，底板与预埋钢板焊接**符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。 9、钢结构网架支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装**位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装）。
