江苏承载力100KN双向滑动GKQZ型钢结构抗震钢球支座 抗震球型铰支座是钢结构网架工程项目常见的抗震支座之一。支座分为三种结构类型：固定型、单项滑动（活动）型、双向滑动（活动）型。
抗震球型铰支座技术指标参数：
1抗震球型铰支座竖向承载力
抗震球型铰支座竖向承载力（即支座反力，单位MN）分31级，即0.8、1、1.25、1.5、2、2.5、 3、3.5、4、5、6、7、8、 9、10、 12.5、 15、17.5、20、22.5、25、 27.5、30、 32.5、35、37.5、40、45、50、55 和60。
在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2%，盆环上口径向变形不大于盆环外径的0.5%，支座残余变形不超过总变形量的5%。
2抗震球型铰支座水平承载力
本标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。
抗震型支座水平承载力不小于支座竖向承载力的20%。
3抗震球型铰支座转角
抗震球型铰支座转动角度不小于0.02rad。
4抗震球型铰支座摩阻系数
加5201硅脂润滑后，常温型活动支座设计摩阻系数小取0.03。
加5201硅脂润滑后，耐寒型活动支座设计摩阻系数小取0.08。
5.如对抗震球型铰支座有特殊要求我公司可根据工程结构设计生产该支座。
6.抗震球型铰支座产品图纸展示:

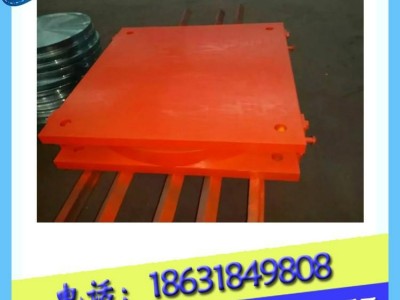

江苏承载力100KN双向滑动GKQZ型钢结构抗震钢球支座
GKQZ型钢结构抗震钢球支座是水平力大到一定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。GKQZ型钢结构抗震钢球支座，刚性抗震措施和柔性减振措施同时发生作用，以抵御的地震输入能量。
江苏承载力100KN双向滑动GKQZ型钢结构抗震钢球支座 GKQZ型钢结构抗震钢球支座在大的地震波动情况下，双向活动球型支座成品既能保证桥梁上、下结构间合理相对位移，减小地震力的放大系数，又使结构保持统一性。GKQZ型钢结构抗震钢球支座可抵御8-11度地震，对高烈度地震区尤其直下型地震区的工程结构有良好的抗震减振作用
