抗拔球铰支座传力可靠，各向转动性能一致，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要，适用于桁架，连廊，网架，钢结构，膜结构，及宽桥、曲线桥等建筑。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区。

一、抗拔球铰支座的主要技术性能

1、抗拔球铰支座能够承受竖向载荷；

2、抗拔球铰支座具备相当的抗竖向拔力的性能，保证竖向受拔时上下结构不脱节，且能正常转角；

3、抗拔球铰支座具备抗水平剪力的性能，保证水平受力时不脱落；

4、抗拔球铰支座可满足水平位移要求；

5、抗拔球铰支座可满足万向转动，万向承载；

6、抗拔球铰支座材质为合金铸钢，充分满足工程寿命年限。

江苏省徐州市桁架连廊天桥网架等钢结构建筑用KBQZ球铰支座 其他金属建筑/建材

二、抗拔球铰支座设计依据

1、建筑设计规范：GB50017-2003《钢结构设计规范》；

2、交通标准：JTGD62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》；

3、建筑设计规范：GB5001-2001《建筑抗震设计规范》。

江苏省徐州市桁架连廊天桥网架等钢结构建筑用KBQZ球铰支座 其他金属建筑/建材

三、抗拔球铰支座设计参数

1、支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.本公司可根据工程设计要求另行设计。

2、抗拔球铰支座竖向抗拔力取其竖向荷载的50%内；

3、抗拔球铰支座水平抗剪力取竖向荷载的30%~40%；

4、抗拔球铰支座设计转角为0.02rad，也可根据实际情况在0.02~0.08rad范围内做相应设计；

5、抗拔球铰支座位移型支座根据其位移形式不同将其相应位移量设为±60~±100，也可根据实际需求设计；

6、抗拔球铰支座支座滑动摩擦系数u≤0.03（-25°C~+60°C）.

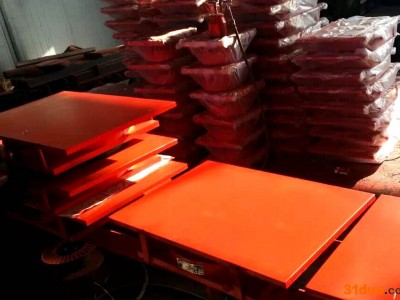

产品展示：

江苏省徐州市桁架连廊天桥网架等钢结构建筑用KBQZ球铰支座 其他金属建筑/建材

四、抗拔球铰支座座选用时应注意的事项：
     1、选用抗拔球铰支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
     2、选用抗拔球铰支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
