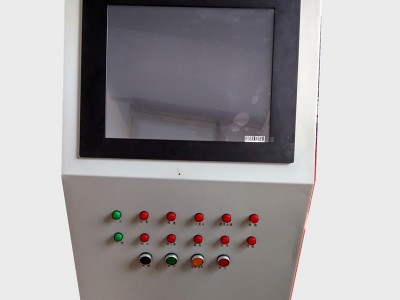

KHT121隔爆兼本安型提升机后备保护装置 (以下简称装置)是一种多功能提升机保护装置、可广泛的使用在煤矿提升绞车上.该装置主要由主机、深度转速传感器、井口校正传感器、提升机深度指示器故障检测传感器的组成.主要利用PLC对提升机的运行状态进行连续的、快速的检测,同时将测量的实际运行参数与预先输入微处理机的基准运行参数相比较,主要对提升机的运行速度、深度、速度偏差、超速、减速、过卷、等状态进行连续的监护,从而为提升机的安全运行提供了有效的后备保护.装置的型式为矿用隔爆兼本安型。cm01
二、结构与工作原理
2.1结构
本装置由KHT121-Z矿用隔爆兼本安型提升机后备保护装置 主机；GSH3600矿用本安型转速传感器；GWH-10矿用本安型位置传感器；GDP10矿用本安型油压传感器（选配）、 GUZ 20矿用位移传感器（选配）组成
2.2基本原理
该装置采用PLC作为主处理器，设计上采用了模块化结构。硬件简单合理，软件简洁紧凑，增强了整体的抗干扰能力和可靠性。
