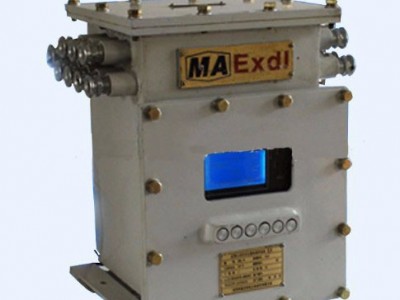

ZBL-L矿用隔爆型低压漏电保护装置

产品介绍

ZBL－L矿用隔爆型低压漏电保护装置采用了现代漏电保护装置设计技术，与同类型产品比较经济效益好安全性能高等优点ZBL－L矿用隔爆型低压漏电保护装置适用于煤矿井下具有甲烷和煤尘危险的场所，作为低压380V～1140V中性点不接地系统的漏电保护。

ZBL-L矿用隔爆型低压漏电保护装置产品参数

控制电压：380V、660V、1140V。

工作电源：控制电压。

总线段数：1。

支路数：9。安装于第二级（变压器下的支路开关下又带若干条分路开关）时，支路数为8。

ZBL-L矿用隔爆型低压漏电保护装置产品性能

矿用隔爆型低压漏电保护装置动作电阻值和闭锁动作电阻值：

电压等级	380伏	660伏	1140伏
动作电阻值	3.5K±20%	11K±20%	20K±20%
闭锁电阻值	7K±20%	22K±20%	40K±20%

矿用隔爆型低压漏电保护装置动作时间：支路出口时间30毫秒；总出口时间300毫秒。均可任意设置。

矿用隔爆型低压漏电保护装置工作电源变化适应能力：工作电源变化在额定值的75%～110%时，装置的漏电动作电阻值、漏电闭锁电阻值和动作时间的误差不大于20%。

低压系统电容变化适应能力：当系统电容在0.1μf～1μf范围内变化时，装置的漏电动作电阻值、漏电闭锁电阻值和动作时间的误差不大于20%。

分散性漏电电阻分辨率：动作电阻整定值20％＋2K。

继电器出口输出：总出口和进线对应的一对一出口，均为常开无源触点，触点容量为1A；380VAC。

外形尺寸：宽（310）×深（280）×高（410）
