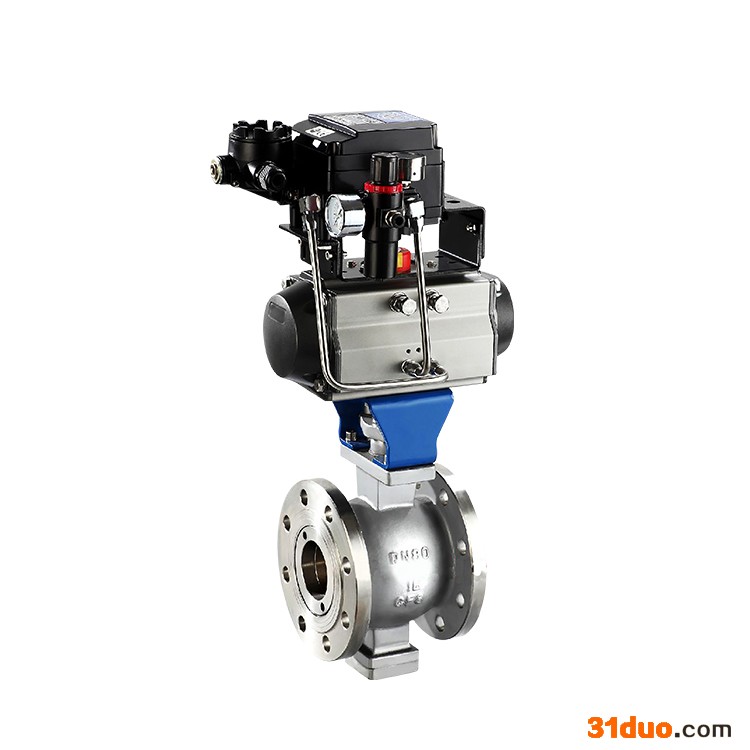

气动V型调节球阀产品概述：

气动调节球阀可分为气动O型调节球阀和气动V型调节球阀，主要与阀门定位器配套使用。可根据输入输出4~20mA的控制信号**可控制球阀阀芯的旋转开度，从而达到对管道介质压力，流量，液位等参数的比例式调节。其中气动V型调节球阀带有特殊的V型缺口，可使中间的开度面积的变化进行流量调节，并可切断流体中夹质的杂质而关闭。非常适用于有粘性流体、纸浆、砂浆等介质的控制。

气动V型调节球阀产品特点：

气动调节球阀按调节方式可分为调节型和切断型，按密封形式可分为软密封和硬密封。按作用形式可分为单作用和双作用形式。其中调节型通常分为双作用式。单作用形式的独特优点是一旦动力源发生故障，该阀将按控制系统的要求自动处于关闭或开启状态。

气动V型调节球阀主要技术参数：

公称通径：DN15~300mm

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、

连接方式：法兰式连接，对夹式连接

结构形式：O型球体、V型球体

阀芯形式：O型球体阀芯、V型缺口的阀芯

阀芯材质：不锈钢304、不锈钢316、不锈钢316L等

密封材料：PTFE（聚四氟乙烯）、PPL（对位聚苯）、金属密封（硬质合金）

阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等

温度范围：软密封：-30°C~180°C、硬密封：-40°C~450°C

动作范围：0~90度

使用范围：污水、蒸汽、油品、液体、纤维状流体、粘性流体等

驱动方式：压缩空气4~7bar（可带手动装置）

气源接口：G1/4、 G1/8、 G3/8、 G1/2

控制方式：智能调节型（定位器4~20mA模拟信号）

作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC)

作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL)

环境温度：-30°C~+70°C

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、阀位传送器、手轮机构等

气动V型调节球阀原理：

气动V型调节球阀通过压缩空气为动力源带动球芯做90度的来回旋转动作，从而达到阀门的开启和关闭。它与阀门定位器配套使用，可根据球阀阀芯旋转的角度及开度大小，实现对介质流量不同程度的比例调节。当气动执行机构接收控制系统发出的信号时，按控制信号压力的大小产生相应的推力，推动调节机构带动阀芯动作，完成对管路内介质的流量和压力调节，具有额定流量系数大，密封效果好，调节性能灵敏等特点。

气动V型调节球阀执行器参数：

双作用执行器：开关动作都要通过气源来驱动执行，通气开、通气关、气源故障保持当前位置。

单作用执行器：开关动作只有开启或关闭是气源驱动，而关闭或开启是靠弹簧来复位的。

单作用常闭型：通气开启、断气关闭、气源故障关闭。

单作用常开型：通气关闭、断气开启、气源故障开启。

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件：电气定位器、气动定位器、电气转换器

回讯器：也叫限位开关，远程反馈开关信号（可防爆）

电磁阀：双作用选二位五通、单作用选二位三通（可防爆）

三联件：可对气源稳压、过滤、气缸加润滑油

气源处理附件：空气过滤减压阀、气源处理三联件

手动机构：转动手轮机构、手动开启阀门和手动关闭阀门

气动V型调节球阀请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

气动V型调节球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
