气动软密封球阀 气动球阀 气动法兰球阀
2021-06-29 09:04900
信息概况
  • 价格：￥0.00/个
  • 起订：1个
  • 供应：1000个
发送询价
产 品 说 明

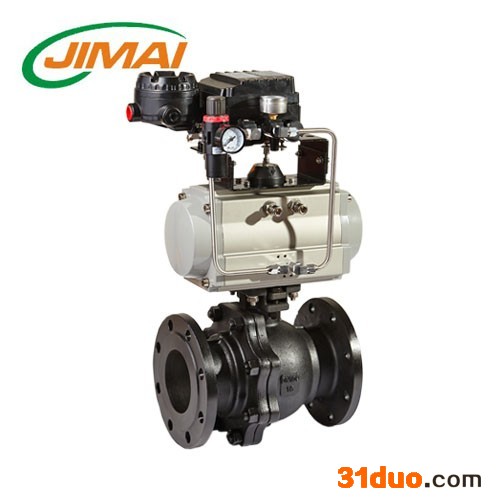

Q641F气动球阀详细资料
气动球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。 1，流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。 2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。 3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。 4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。 5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。 6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。   Q641F气动球阀简介： Q641F/PPL型气动球阀是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。   Q641F气动球阀性能参数:
公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～ 180℃ -40～ 350℃
泄漏量 0符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)
防爆级组 dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源 220VAC、24VDC
气源压力 MPa 0.4～0.7MPa
固有可调比 R 100:1
Q641F气动球阀流量特性Kv值:
公称通径
(DN) 		不同开度角下的Kv值
10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 34 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2253 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100
350 110 221 443 885 1750 3541 5311 7967 10950
400 150 303 605 1113 2424 4850 7275 10910 1530
