气动三通球阀产品概述：

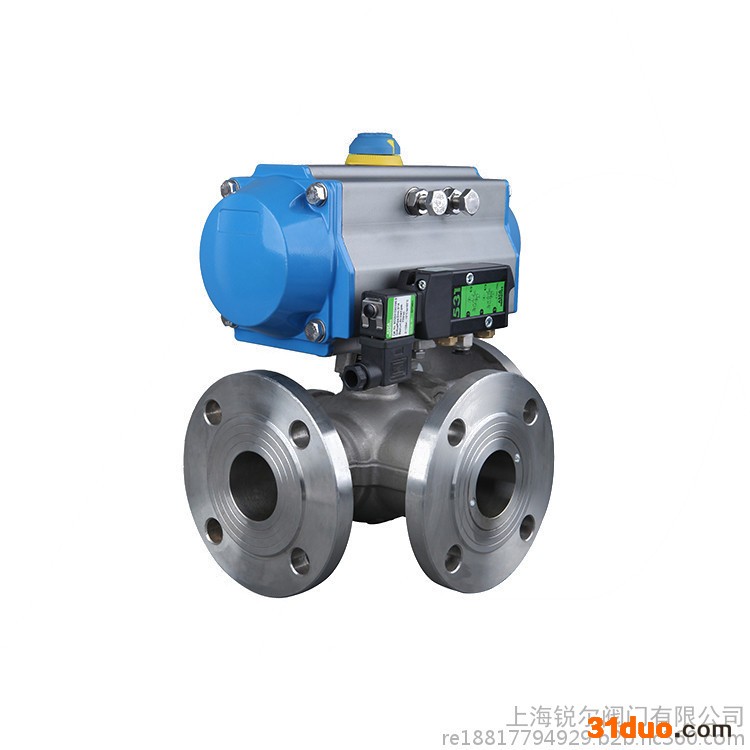

气动三通球阀主要由T型或L型三通球阀与气动执行器连接组成，该阀主要用于管道中介质的换向、合流及分流的作用。该气动三通L型球阀是对两条相互垂直的通道进行介质流向的切换或截断，起到分配作用，而T型球阀不仅对介质流向进行切割，还可以使三个通道互相连通或关闭其中任意一条通道，起到分流，合流作用。该气动三通球阀可在其执行器上加装阀门定位器及其他相关配件，即可控制球阀球芯的运转，进而起到对管路介质的自动控制。

气动三通球阀产品特点：

（1）密封效果好，采用软密封四氟乙烯弹性变形可达到无泄漏密封、

（2）气动三通球阀安装方便，可用介质的流通入口，并且无泄漏。

（3）一阀多用：可制造成L型通口，也可制造成T型通口，可满足不同的工况。

（4）响应迅速，流通性好，启闭力矩小，使用寿命长。

（5）适用范围广，可满足各个管路系统中对介质进行流向改变或达到对介质的分流或合流。

气动三通球阀主要技术参数：

公称通径：法兰式：DN15~300mm、螺纹式：1/2"~12"

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：法兰式、内螺纹

结构形式：L型三通阀体、T型三通阀体

阀芯形式：O型球体阀芯

流量特性：快开特性

阀芯材质：不锈钢304、不锈钢316、不锈钢316L等

密封材料：PTFE（聚四氟乙烯）、PPL（对位聚苯）、金属密封（硬质合金）

阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等

使用温度：PTFE：-29°C~178°C、金属密封：-29°C~450°C

使用范围：水、气体、蒸汽、燃气、油品、腐蚀性介质等

驱动形式：压缩空气（4~7bar） (可带手动手轮)

气源接口：G1/4、 G1/8、 G3/8、 G1/2

控制方式：开关模式、调节型（4~20mA模拟信号）

作用形式：双作用（气开气关）、单作用弹簧复位（常开型、常闭型）

环境温度：-30°C~+70°C

适用介质：气体、水、油品、蒸汽及腐蚀性介质（低温、常温、高温）

回 讯 器：也叫限位开关、远程反馈开关信号（可防爆）

电 磁 阀：双作用选二位五通、单作用选二位三通（可防爆）

三 联 件：可对气源稳压、过滤、气缸加润滑油

手轮机构：实现手段开启，手动关闭。

阀门定位器：输入4~20mA信号、实现阀门的调节功能（YT-1000R）

气动三通球阀流向原理说明：

气动三通球阀根据结构形式及流通方向不同分为L型和T型，介质流向图如下：

L型三通球阀只能连接或截断两条相互垂直正交的管道，不能同时保持第三条管道的相互连通，只起到分配作用。

T型三通球阀能使三条正交的管道相互连通或切断任意第三条通道，达到两进一出或一进两出的功能，起到分流、合流的作用。

气动三通球阀标准规范：

（1）设计和制造：GB/T12237-1989、API608

（2）检验和试验：GB/T12237-1992、API598

（3）法兰连接：JB/T79--2-1994、ASME/ANSIB165

（4）结构长度：JD-2002

气动三通球阀执行器参数：

双作用执行器：开关动作都要通过气源来驱动执行，通气开、通气关、气源故障保持当前位置。

单作用执行器：开关动作只有开启或关闭是气源驱动，而关闭或开启是靠弹簧来复位的。

单作用常闭型：通气开启、断气关闭、气源故障关闭。

单作用常开型：通气关闭、断气开启、气源故障开启。

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件：电气定位器、气动定位器、电气转换器

回讯器：也叫限位开关，远程反馈开关信号（可防爆）

电磁阀：双作用选二位五通、单作用选二位三通（可防爆）

三联件：可对气源稳压、过滤、气缸加润滑油

气源处理附件：空气过滤减压阀、气源处理三联件

手动机构：转动手轮机构、手动开启阀门和手动关闭阀门

气动三通球阀请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

气动三通球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
