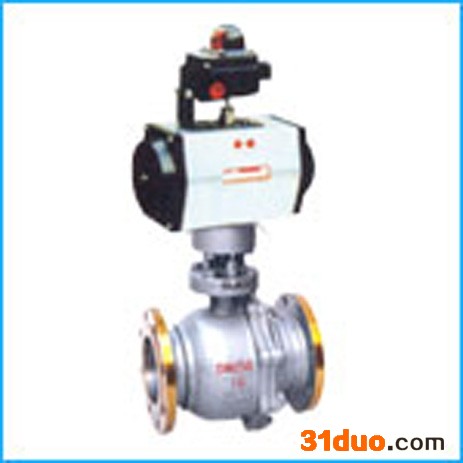

供应申耐KVQ球阀，气动球阀，气动开关型球阀
2021-06-29 09:19756
信息概况
  • 价格：￥1980.00/台
  • 供应：100台
发送询价
rrrrrrrrrrrr
特点
KVQ641F/H系列气动O型开关型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

rrrrrrrrrr
　性能参数
rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr
r公称通径DN(mm)

r		rDN15～DN400

r
r公称压力

r		r1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K（高压可定做）

r
r适用介质

r		r水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

r
r介质温度

r		r-40～+180℃  -40～+350℃

r
r泄漏量

r		r0 符合ANSIB16.104  5级标准

r
r球体转角

r		r0-90°

r
r阀体材制质

r		rA105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

r
r阀座材料

r		r聚四氟乙烯(常温)、特制PPL(高温) 、F304、F316、WCB

r
r防爆级组

r		rdⅡBT4(d2c4)(可供普通型、防爆型二种规格)

r
r电磁阀电源

r		r220VAC、（特殊电压可定制）

r
r气源压力 MPa

r		r0.4～0.7MPa

r
r固有可调比 R

r		r100:1

r
r

rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr
r型式

r		r直通式铸造球阀

r
r公称通径 DN

r		r25

r		r32

r		r40

r		r50

r		r65

r		r80

r		r100

r		r125

r		r150

r		r200

r		r250

r		r300

r		r350

r		r400

r
r额定流量系数 Kv

r		r72

r		r110

r		r170

r		r215

r		r380

r		r550

r		r890

r		r890

r		r1400

r		r2000

r		r3580

r		r5650

r		r8100

r		r15300

r
r公称压力 PN

r		rPN1.6—6.4MPa

r
r泄漏量

r		r软密封:≤1.8×10-7△P×DN.1/h(试验介质为液体:式中△P为压差)
硬密封:≤10×-4阀额定容量.1/h

r
r气源压力

r		r0.4～0.6MPa

r
r连接形式

r		r对夹式、法兰式、（管道法兰按JB79-59标准）

r
r适用温度

r		r软密封 -40℃～+180℃; 硬密封 -40℃～+450℃

r
r球芯转角

r		r0-90°

r
r流量特性

r		r近似等百分比

r
r阀体材料

r		rA105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiMo2Ti、ZGOOCr17Ni14Mo2

r
r球芯形式

r		r部分球形带V形缺口

r
r阀座材料

r		r 聚四氟乙烯(常温)、特制PPL(高温) 、F304、F316、WCB

r
r基本误差

r		r≤全行程的±2％(带定位器)

r
r回差

r		r≤全行程的2.0％(带定位器)

r
r死区

r		r≤全行程的0.8％(带定位器)

r
r额定流量系数误差％

r		r≤±10

r
r流量特性Kv值

rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr
r公称通径
(DN)

r		r不同开度角下的Kv值

r
r10°

r		r20°

r		r30°

r		r40°

r		r50°

r		r60°

r		r70°

r		r80°

r		r90°

r
r50

r		r2

r		r4

r		r9

r		r17

r		r32

r		r60

r		r97

r		r151

r		r215

r
r80

r		r6

r		r11

r		r22

r		r44

r		r83

r		r155

r		r250

r		r389

r		r550

r
r100

r		r9

r		r18

r		r34

r		r71

r		r133

r		r248

r		r398

r		r620

r		r890

r
r150

r		r20

r		r40

r		r80

r		r160

r		r300

r		r560

r		r900

r		r1400

r		r2000

r
r200

r		r36

r		r72

r		r143

r		r286

r		r737

r		r1002

r		r1611

r		r2506

r		r3580

r
r250

r		r57

r		r113

r		r226

r		r453

r		r848

r		r1582

r		r2253

r		r3955

r		r5650

r
r300

r		r81

r		r163

r		r325

r		r651

r		r1220

r		r2278

r		r3661

r		r5695

r		r8100

r
r350

r		r110

r		r221

r		r443

r		r885

r		r1750

r		r3541

r		r5311

r		r7967

r		r10950

r
r400

r		r150

r		r303

r		r605

r		r1113

r		r2424

r		r4850

r		r7275

r		r10910

r		r15300

r
r订货须知

订货时请填写《规格书》或注明以下内容：
①产品型号②公称通径③公称压力④阀体和阀内组件材料⑤介质温度
⑥双作用或单作用(单作用请注明气开式或气闭式)
⑦是否带附件(附件标准：电磁阀、行程开关、空气过滤减压器等)⑧特殊要求
