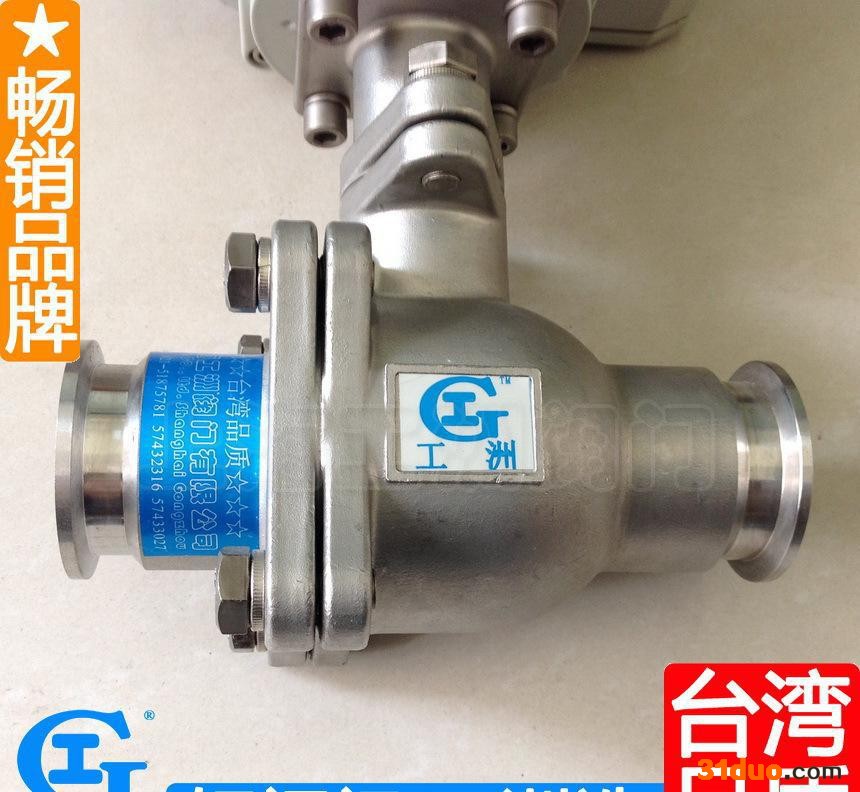

GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。 适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa) 快卸法兰（KF）2x105 ～1.3x10 -5 活套法兰16x105～1.3x10 -5 阀门漏率(Pa.L/S) ≤1.3x10-5 介质温度（℃） 标准出厂：-30～+150 特殊指定：-30～+240 气源压力（MPa） 0.4～0.8 法兰标准 GB4982；GB/T6070 安装位置 任意 电源电压 标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 信号反馈 标准出厂：阀位指示器 特殊指定：微动开关；智能型4～20mA DC 气缸可选 标准出厂：双作用式 特殊指定：单作用式（有弹簧返回）可选常开或常闭

快卸法兰（KF）连接及外形尺寸（GB4982）

型号 通径(DN) ΦD ΦB H L A GUQ-16/KF 16 30 17.2 154 100 140 GUQ-25/KF 25 40 26.2 175 114 164 GUQ-40/KF 40 55 41.2 247 165 210 GUQ-50/KF 50 75 52.2 282 175 247

活套法兰（KF）连接及外形尺寸（GB/T6070）

型号 通径(DN) ΦD ΦB H L A n-ΦC GUQ-16 16 60 45 154 100 140 4-6.5 GUQ-25 25 70 55 175 114 164 GUQ-32 32 90 70 220 140 190 4-9 GUQ-40 40 100 80 247 165 210 GUQ-50 50 110 90 282 175 247 GUQ-63 63 130 110 320 186 GUQ-80 80 145 125 345 198 276 8-9 GUQ-100 100 165 145 378 220 302 GUQ-125 125 200 175 458 266 372 8-11



纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
