r 概述： r

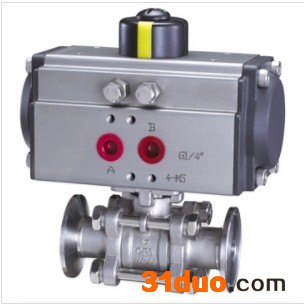

rr    Q611F气动内螺纹球阀及对焊连接球阀分为整体式(一片式)、两片式及三片式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。r

rr 产品特点 r

rr 1、防火、防静电设计
r2、阀杆防爆出装置
r3、阀球上设计有压力平衡孔
r4、双层阀杆填料与对压碟型弹片装置r

rr 执行机构 r

rr 采用新型ATGT系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。r

rr 1、齿轮式双活塞，输出力矩大，体积小。
r2、气缸选用铝金材料，重量轻、外形美观。
r3、可在顶部、底部安装手动操作机构。
r4、齿条式连接可调节开启角度、额定流量。
r5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
r6、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。r

rr 技术参数和性能 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r GT/AT气动执行机构技术参数 r r		r r Q611F气动三片式球阀阀体参数 r r
r r 类   型 r r	r r 双作用活塞式、弹簧复位式 r r	r r 公称通径 r r	r r DN15～100mm r r
r r 气源压力 r r	r r 双作用：2-8bar/单作用：4-8bar r r	r r 公称压力 r r	r r PN1.6、2.5、4.0、6.4MPa r r
r r 输出力矩 r r	r r 双作用：4N·M～10560N·M r r	r r 阀轴材质 r r	r r 不锈钢 r r
	r r 单作用：7N·M～2668N·M r r	r r 阀体材质 r r	r r 04/316/316L不锈钢 r r
r r 工作温度 r r	r r 常温型：-20℃～80℃（橡胶O型圈） r r	r r 球体材质 r r	r r 304/316/316L不锈钢 r r
	r r 高温型：-20℃～160℃（氟橡胶O型圈） r r	r r 阀座密封 r r	r r PTFE、PPL、金属密封 r r
r r 动作范围 r r	r r 0～90°±5° r r	r r 温   度 r r	r r PTFE≤180℃、PPL≤300℃、金属密封≤400℃ r r
r r 接口螺纹 r r	r r GTD40～GTD83    G1/8″ r r	r r 结构型式 r r	r r 三片式、对焊式、承插焊式、二片式 r r
	r r GTD110～GTD350/ATD52～270  r G1/4″ r r	r r 适用介质 r r	r r 水、石油、酸类、粘性流体、浆料介质等 r r
r r 阀位信号 r r	r r 定位器：4～20mA/回信器：全开全关信号 r r	r r 特   点 r r	r r 结构紧凑、体积小、流通能力大 r r
