r 材质:碳钢r	r 连接形式:法兰r
r 结构形式:固定球球阀r

rr  r

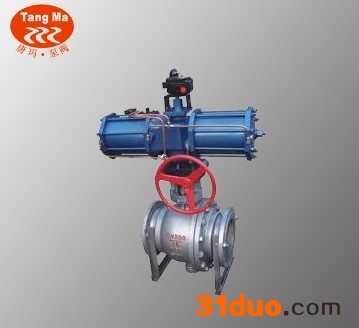

rr Q647F固定式气动球阀概述r

rr Q647F、Q647Y固定式气动球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封。rrr  rrr Q647F固定式气动球阀技术参数rrr
r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 阀类r r	r r 传动方式r r	r r 连结形式r r	r r 结构形式r r	r r 密封面r r	r r 公称压力（MPa）r r	r r 阀体材料r r
r r 球阀r r	r r 6-气动 r6s-气动带手动r r	r r 4-法兰式 r r	r r 固定球直通r r	r r F-氟塑料 rH-合金钢 rPPLr r	r r 1.6 r2.5 r4.0 r6.4r r	r r 按表内阀体 r材料代号r r
r r 公称通径DN（mm）r r		r r 50-500r r
r r 材料 材料代号r r		r r Cr r		r r Pr r		r r Rr r
r r 主 r要 r零 r件r r	r r 阀体r r	r r WCBr r		r r ZG1Cr18Ni9Tir r		r r ZG1Cr18Ni12Mo2Tir r
	r r 球板r r	r r 2Cr13r r		r r 1Cr18Ni9Tir r		r r 1Cr18Ni12MoTir r
	r r 阀杆r r	r r 2Cr13r r		r r 1Cr18Ni9Tir r		r r 1Cr18Ni12MoTir r
	r r 密封圈r r	r r 增强聚四氟乙烯对位聚笨r r
	r r 填料r r	r r 聚四氟乙烯柔性石墨r r
r r 适 r用 r工 r况r r	r r 适用介质r r	r r 水、蒸汽、油品r r		r r 硝酸类r r		r r 醋酸类r r
	r r 适用温度r r	r r -28℃～300℃r r
r r 控制型式r r		r r 双作用/单作用r r
r r 作用型式r r		r r 切断/调节r r
r r 输入信号r r		r r 电信号：0～10mA、-4～10mA气信号20～100kPar r
r r 回信电压r r		r r AC220V/DC24Vr r
r r 工作介质r r		r r 净化压缩压气r r
r r 执行器r r	r r 型号r r	r r GT系列、HY系列、AW系列、ZSH系列等r r
	r r 气源压力r r	r r 0.4～0.7MPar r

rr Q647F固定式气动球阀安装尺寸表
