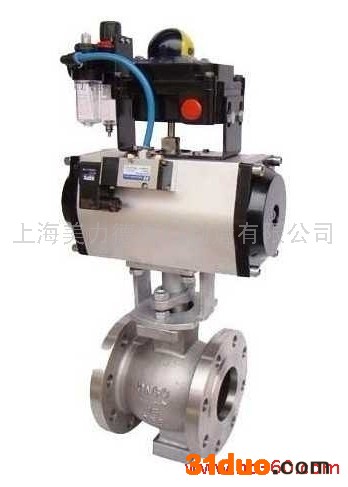

一、产品[气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）]的详细资料：产品型号：SMQ型产品名称：气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）产品特点：公司生产的气动球阀,是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或**地控制。
二、阀体：公称通径：15~200mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200 ，ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，CF8（304），
CF8M（316） ，CF3M（316L）
温度范围：常温-20℃~+180℃
中温-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
阀芯型式：O型阀芯
流量特性：快开特性
材 料：ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座
可 调 比：350：1
四、执行机构：气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
五、SMQ641F-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型气动球阀外形连接尺寸：DN
| L
| H
| D
| D1
| D2
| b
| f
| D3
| Z-d1 |
15
| 130/130/140 | 279
| 95
| 65
| 45
| 14/16/16 | 2
| 40
| 4-Φ14 |
20
| 140/140/150
| 282
| 105
| 75
| 55
| 14/16/16
| 2
| 51
| 4-Φ14 |
25
| 150/150/165
| 295
| 115
| 85
| 65
| 14/16/16
| 2
| 58
| 4-Φ14 |
32
| 165/165/180
| 298
| 135
| 100
| 78
| 16/18/18
| 2
| 66
| 4-Φ18 |
40
| 180/180/200
| 325
| 145
| 110
| 85
| 16/18/18
| 3
| 76
| 4-Φ18 |
50
| 200/200/220
| 332
| 160 | 125
| 100
| 16/20/20
| 3
| 88
| 4-Φ18 |
65
| 220/220/250
| 422
| 180
| 145
| 120
| 18/22/22
| 3
| 110
| 4-Φ18/8-Φ18/8-Φ18 |
80
| 250/250/280
| 558
| 195
| 160
| 135
| 20/22/22
| 3
| 121
| 8-Φ18 |
100
| 280/280/320
| 573
| 215/230/230
| 180/190/190
| 155/160/160
| 20/24/24
| 3
| 150
| 8-Φ18/8-Φ23/8-Φ23 |
125
| 320/320/360
| 605
| 245/270/270
| 210/220/220
| 185/188/188
| 24/28/30
| 3
| 176
| 8-Φ18/8-Φ25/8-Φ25 |
150
| 360/360/400
| 644
| 280/300/300
| 295/310/320
| 210/218/218
| 24/28/30
| 3
| 204
| 8-Φ23/8-Φ25/8-Φ25 |
| 200 | 400/400/550 | 850 | 335/360/375 | 295/310/320 | 265/278/282 | 26/34/38 | 3 | 260 | 12-Φ23/12-Φ25/12-Φ30 |
注：表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。L结构长度数据可以户提供。
三、阀内组件：
