r  气动偏心半球阀产品概述： r

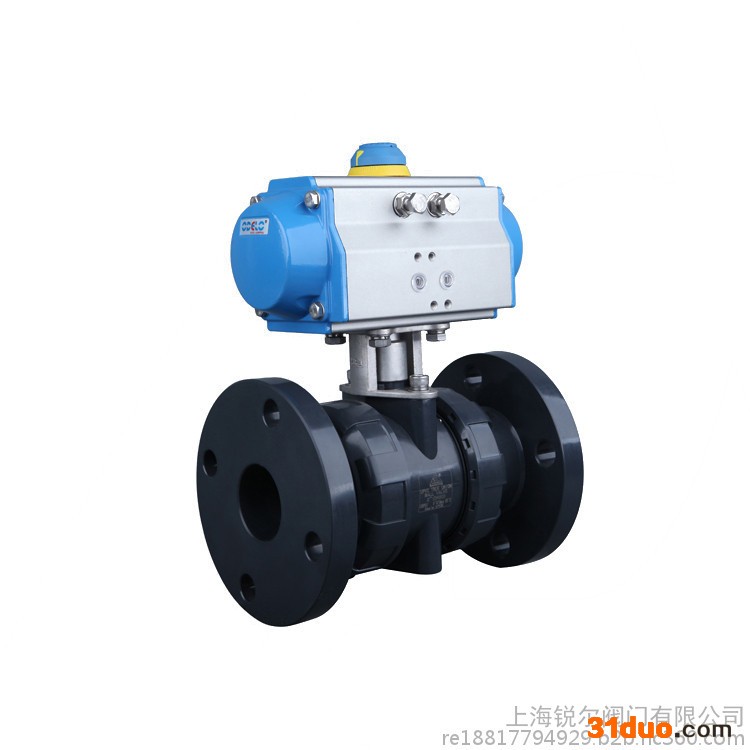

rr PQ640H气动偏心半球阀属于角行程阀，是由角行程活塞式气动执行器及偏心半球阀组成。该阀具有开关无摩擦，密封不易磨损，启闭力矩小等特点，利用半球体围绕轴心旋转来控制管路介质，在开关过程中，球体与阀座密封之间不会产生摩擦，减少了密封件的磨损，间接的提高了使用寿命。由于气动偏心半球阀的结构原理与三偏心蝶阀的运作形式极为相似，顾有人称偏心半球阀是一种球芯阀瓣的蝶阀。气动偏心半球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。 r

rr 气动偏心半球阀产品特点： r

rr （1）PQ640H气动偏心半球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损问题，非金属弹性材料被嵌入金属阀座中，阀座金属面受到良好的保护。 r

rr （2）气动偏心半球阀的V型切口具有切削功能，在关闭时能将介质中的杂物（树枝，纺织袋等）切断，保证阀门正常启闭。 r

rr （3）阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。 r

rr 气动偏心半球阀主要技术参数： r

rr 公称通径：DN25~300mm、 r

rr 公称压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa r

rr 连接方式：对夹式、法兰式连接  r

rr 结构形式：直通偏心球阀 r

rr 阀芯形式：偏心旋转阀芯 r

rr 流量特性：近似等百分比 r

rr 动作范围：0~90度 r

rr 阀芯材质：不锈钢304、不锈钢316、不锈钢316L等 r

rr 密封材料：PTFE（聚四氟乙烯）、PPL（对位聚苯）、金属密封（硬质合金） r

rr 阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等 r

rr 适用温度：-30°C~450°C r

rr 应用范围：蒸汽、水、油品、气体、腐蚀性介质等 r

rr 泄漏量Q：软密封VI级、硬密封IV级、符合ANSI B16.104标准 r

rr 可调范围：全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) r

rr 驱动形式：压缩空气（4~7bar） (可带手轮) r

rr 气源接口：G1/4"、 G1/8"、 G3/8"、 G1/2" r

rr 控制形式：开关型（开关两位切断）、智能调节型（4~20mA模拟信号） r

rr 作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC) r

rr 作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL) r

rr 环境温度：-30°C~+70°C r

rr 可配附件：定位器、电磁阀、空气过滤器、行程开关、手轮机构等 r

rr 气动偏心球阀连接尺寸及外形图： r

rr r r r r r r r

r r

r r

r
r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 公称通径 DN(mm) r

r 25 r

r 32 r

r 40 r

r 50 r

r 65 r

r 80 r

r 100 r

r 125 r

r 150 r

r 200 r

r 250 r

r 300 r

r L r

r 法兰式 r

r 102 r

r 102 r

r 114 r

r 124 r

r 143 r

r 165 r

r 194 r

r 213 r

r 229 r

r 243 r

r 297 r

r 338 r

r 对夹式 r

r 62 r

r 62 r

r 62 r

r 75 r

r 80 r

r 100 r

r 115 r

r 130 r

r 160 r

r 200 r

r 240 r

r 334 r

r H r

r 60 r

r 60 r

r 65 r

r 95 r

r 105 r

r 120 r

r 140 r

r 155 r

r 165 r

r 205 r

r 240 r

r 270 r

r H1 r

r 根据所配执行机构而定 r

r D r

r 115 r

r 140 r

r 150 r

r 165 r

r 185 r

r 200 r

r 220 r

r 250 r

r 285 r

r 340 r

r 405 r

r 460 r

r D1 r

r 85 r

r 100 r

r 110 r

r 125 r

r 145 r

r 160 r

r 180 r

r 210 r

r 240 r

r 295 r

r 355 r

r 410 r

r D2 r

r 65 r

r 76 r

r 84 r

r 99 r

r 118 r

r 132 r

r 156 r

r 184 r

r 211 r

r 266 r

r 319 r

r 370 r

r b r

r 16 r

r 18 r

r 18 r

r 20 r

r 20 r

r 20 r

r 22 r

r 22 r

r 24 r

r 24 r

r 26 r

r 28 r

r A、A1 r

r 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 r

r

rr 注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。 r

rr 气动偏心球阀订货须知： r

rr 1、对产品有特殊要求，须在订货合同中提供以下说明： r

rr a．结构长度； r

rr b．连接形式； r

rr c．公称直径； r

rr d．产品使用介质及温度、压力范围等、 r

rr e．试验、检验标准及其他要求。 r

rr 2、 本厂可根据客户特定要求配置各类驱动装置。 r

rr 3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。 r

rr 4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。 r

rr 注：更多详情参数请直接联系我们！请点击此处：跳转在线客服！上海锐尔阀门竭诚为您服务! r
