产品介绍

•

• • 产品信息
  • 名称：M19-4P母针面板式防水接头
  • 品牌：精通盛
  • 货号：M19-4P
  • 颜色：黑色，如需定制其它颜色请联系客服
  • 产品特点
  • 本品采用环保尼龙加纤材料注塑，端子纯铜镀金，防水等级达业内 IP68 **高防水等级，ROHS、CE专业认证，专业工程建议开孔指导，安装方便快捷螺纹插拔，公母插拔体积小、外型美观、性能高、组装插座插十分便捷，坚固外壳防爆、防水。广泛应用于：大功率户外灯、LED灯条、LED聚光照明、LED洗墙景观照明、户外射灯、桥梁隧道灯、路灯、野外勘探设备、户外显示屏等需要防水的地方接头处使用。出现故障时，无须夹断电缆线、电塑套等，只需要旋开防水连接器的两端，非常便于产品的维修。



产品实拍图

•

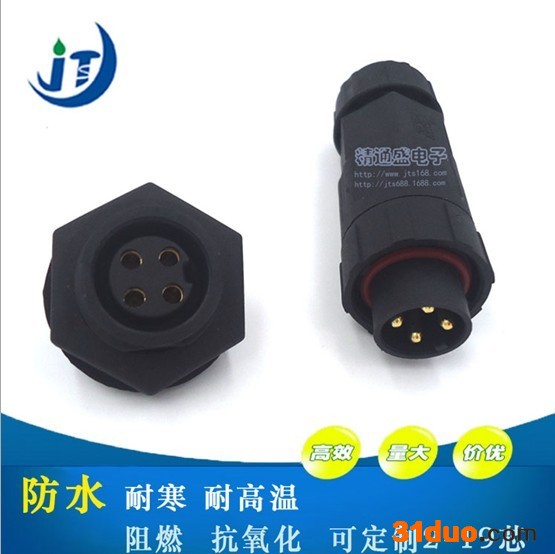

  M19-4P母针面板式防水接头

•


  M19-4P母针面板式防水接头尾部锁线爪、防水圈



•


  M19-4P母针面板式防水接头纯铜端子

•



  M19-4P母针面板式防水接头组装好成品



产品规格功能说明

M19-4P母针面板式防水接头芯数定制：



       M19-4P母针面板式防水接头，可定制2-19芯，如需定制请联系客服





M19-4P母针面板式防水接头产品结构描述：



        1、接线方式：焊锡式、螺丝上线式**大入线直径：Φ11.0mm。



        2、连接器接触件及镀层：铜Φ2.3/2.0mm,镀金。接触件塑胶：尼龙，260℃耐温，V-0级阻燃。

防水胶圈：硅胶。灌胶：环氧树脂。





M19-4P母针面板式防水接头产品性能测试：



        1、抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。



        2、绝缘电阻： 按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，绝缘电阻大于1000MΩ。



        3、接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。



        4、盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，温度35±2℃的中性盐雾试验48小时后，不出现影响性能的腐蚀。



        5、防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4小时，连接器内部无渗水现象。在常温常压下凉置30分钟，测试抗电强度、绝缘电阻、接触电阻均达到要求。



        6、接触件分离力：单孔分离力为1.0-4.0N。



        7、机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。



        8、互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。



        9、试验方法：除另有规定外，常温常压均指温度15℃～35℃，相对湿度45%～75%，大气压86KPa～106KPa.



产品电性参数 M19系列不同芯数电性参数表
