中频炉谐波治理 中频炉电容补偿柜 中频炉滤波补偿柜
2021-07-03 11:58
868
信息概况
价格:
¥198999.00
/套
起订:
1套
供应:
1000套
发送询价

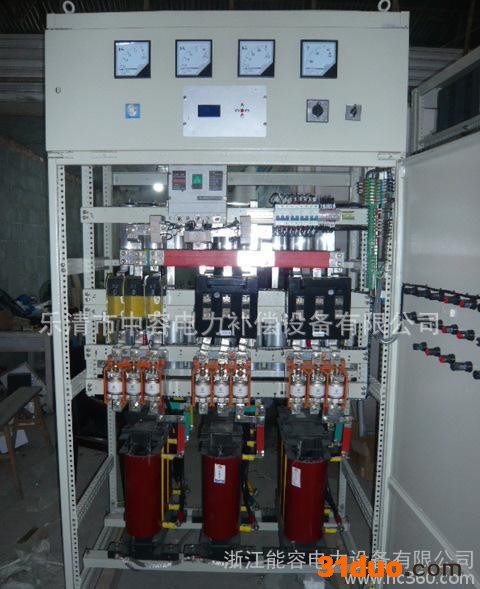

中容电力补偿设备有限公司研制生产的低压
谐波
滤除装置是专用于低压电网3次、5次、7次、11次、13次及以上的
谐波
无源滤波装置。适用于中频冶炼、变频、轧钢、整流设备等的环境。该装置采用了电感和电容器组成串联谐振吸收回路,有效的将负载产生的
谐波
加以吸收,从而避免将
谐波
电流返送到电力变压器,大大降低电网的
谐波
量,同时有利于用户电力变压器的运行,降低功耗,提高设备和其它电器组件的可靠性。此外该设备还提供一定容量的无功功率补偿,提高用户负载的运行效率。该装置分综合控制柜和电抗柜,视用户要求不同,配置的滤除
谐波
次数也不同。通常一套ZRTBBL系统可滤除3种
谐波
。系统的操作可分自动运行和手动操作。
1.2
谐波
的基本定义及基础知识
1.2.1领域内关键词语的基本概念
★
谐波
:(harmonic) 对周期性交流信号量进行傅立叶级数分解,得到频率为基波频率大于1的整数倍的分量。我国供电系统频率为50Hz,所以3次
谐波
的频率150HZ。5次
谐波
的频率为250 Hz。7次
谐波
的频率为350 Hz。11次
谐波
的频率为550 Hz,13次
谐波
的频率为650 Hz。
★ 公共连接点:(PCC)用户接入电网的连接处。
★ 总
谐波
畸变率:(THD)周期性交流量的
谐波
含量的方均根值与基波分量的方均根值之比(用百分数表示)。电压总
谐波
畸变率以THDU表示,电流总
谐波
畸变率以THDI表示。
★
谐波
源(harmo
nic source):向公用电网注入
谐波
电流或在公用电网中产生
谐波
电压的电气设备。
★ 感性无功:电动机,变压器在能量转换过程中建立交变磁场,在一个周期内吸收的功率和释放的功率相等,这种功率叫感性无功功率。
★ 容性无功电容器在交流电网中接通时在一个周期内,上半周期的充电功率和下半周期的放电功率相等,不消耗能量,这种充放电功率叫容性无功功率。
★ 功率因数:有功功率与视在功率的比值称为功率数。
★ 功率因数调整电费:实行两部分电价制度的用电企业,供电部门根据用户平均功率因数而加收或减免的电费,称为功率因数调整电费
1.2.2
谐波
的产生和危害
●
谐波
的产生
谐波
主要是由于大容量整流或换流设备以及其它非线性负荷,导致电流波形畸变造成的。我们对这些畸的变交流量进行傅立叶级数分解,即可得到50Hz的基波分量和频率为基波分量整数倍的
谐波
分量。
●
谐波
的危害
★ 影响供电系统的稳定运行:供配电系统中的电力线路与电力变压器,一般采用电磁继电器,感应式继电器或新式微机保护进行检测保护,在系统中这些属于敏感元件,继电器受到高次
谐波
的影响容易产生误动作,微机保护由于采用了整流采样电路,也及易受到
谐波
的影响导致误动或拒动,这样
谐波
严重威胁供电系统的稳定与安全运行。
★ 影响电网的质量:高次
谐波
能使电网的电压与电流波形发生畸变,另外相同频率的
谐波
电压与
谐波
电流要产生同次
谐波
的有功功率和无功功率,从而降低电网电压,增加电路损耗,浪费电网容量。
★ 影响供电系统的无功补偿设备:供电系统变电站均有无功补偿设备,当
谐波
注入电网时容易造成高压电容过电流和过负荷,使电容异常发热:另外
谐波
的存在还会加快电容器绝缘介质的老化,缩短电容的使用寿命。
