r低压动态补偿柜ZRTBBD 低压动态补偿 低压动态补偿柜 动态补偿电容柜 低压电容柜 电容柜 快速补偿柜 电容补偿 混合补偿 补偿控制器rrr 产品详情r r r  ZRTBBD设计方案总述针对*********厂，需方要求在低压母线上装设低压动态无功补偿，单台变压器容量3500KVA，无功补偿装机容量1200KVAR，本方案设计在0.4kV母线上安装采用ZRTBBDL型的低压动态无功补偿成套设备,能解决系统无功补偿仰制5次以上谐波，同时能够有效的对系统的无功量进行跟踪补偿。r r 无功补偿项目的方案进行设计，并提供此技术方案。可提供无功补偿项目的全部设计、制造、工厂试验、包装、运输、保管、指导现场安装调试和试验、技术培训、试运行的指导工作，以及质量保证期间及其后的服务等。r

r

r 2.2.工程概况r

r r 2.2.1情况概述r

r r 电压等级400V。r

r r 变压器容量3150KVA，2台；r

r r 每段母线装机容量1200KVar，共2套;r

r r 串联电抗器的电抗率7%，抗5次以上谐波；   r

r r 2.2.2环境条件r

r r 海拔高度：不超过1500米r

r r **大月平均相对湿度：95%r

r r **高环境温度：+45°r

r r **低环境温度：-25°r

r r **月24h平均**高温度：+30°r

r r 污染：IP30r

r r 安装地点无**危险介质，周围介质中不含破坏绝缘性能的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在，使用地点不应有较强烈的外磁感应强度。r

r r 2.2.3补偿容量r

r r 根据要求：低压动态无功自动补偿成套设备（ZRTBBDL）设备装机补偿容量为：r

r r Q_C=1200Kvarr

r r r

r r 各电容器支路设置综合考虑可以发出的基波容量，采取**优化配置，电容器的额定电压受以下几方面的影响：r

r r l       U母线电压水平0.4KV；r

r r l       Uc串联电抗器后电容器两端电压的升高；r

r r l       电压波动使电容器两端电压的升高。r

r r 按照要求：抗5次以上谐波电容器支路额定电压取0.48。r

r r 利用输出容量和安装容量的关系，设备安装容量可有以下公式得到：r

r r 式中 —安装容量1200（kvar）r

r r —输出容量896（kvar）r

r r —系统标称电压0.4（kV）r

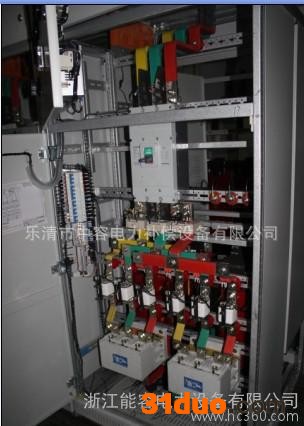

r r —补偿电容器组耐压限值0.48（kV）ZRTBBDL的组成及特点r

r

r 4.1系统总体性能r

r r 4.1.1补偿装置运行过程中，或在自身发生故障时，该装置能确保不对系统、相关电力设备及周围环境造成不利影响。r

r r 4.1.2高度的可靠性，可以实现基本免维护运行，大幅度降低维护、维修成本。r

r r 调节范围大。r

r r 4.1.3占地面积小，安装方便，室内安装，自然冷却。r

r r 4.2.2ZRKWNLC滤波补偿测控仪采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制24路电容组，直接连接电脑进行联机操作。主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。4.2.3可控硅开关是我公司为满足我国电网改造，精心而选购的一种能够对单、三相或单相无功补偿装置内并联电容器进行高频率快速投切的功率模块，它采用了可控硅模块和触发电路，检测电路、控制电路等组成，控制电路与控制器的控制信号采用光电隔离，避免了相互干扰，单片机检测控制可控硅过零触发，当控制器给出投切信号时经过零触发电路使可控硅导通或截止，使可控硅投入和分断时均无涌流和过电压产生，避免了瞬间冲击电流对电容器的损坏，真正做到了无涌流、无过压、无电弧、无燥音、长寿命、安装简单、接线方便，可频繁动作高频率的快速投切，并有缺相过压、欠压和其它故障显示及完善的自我保护功能，它主要适用于50Hz额定电压，380V（220V相电压）的配电系统中的各种低压无功动态补偿装置中做并联补偿电容器的快速投切之用，是目前动态无功补偿装置或滤波补偿装置中快速投切并联电容器的**选择r

r r
r

r r ；r

r r 低压动态补偿柜选型表： r

r r 动态无功补偿成套装置，IP3Xr
