BDKJ-LC II型滤波补偿装置

阀门厂中频炉滤波补偿装置

设备简介

阀门厂中频炉滤波无功补偿BDKJ-LC II型是保定市北电电气科技有限公司自主研发的专用于中频炉无功补偿的装置，设备采用80C196单片机为核心的微电脑动态滤波补偿控制器，专门针对谐波领域设计，抗干扰能力强，采集数据准确，输出稳定，响应速度快；滤波无功补偿支路采用专业设计的滤波补偿电抗器，滤波补偿电容器及调谐电阻器组成，是针对中频炉特征谐波**调谐设计的，有效抑制中频炉的高次谐波，可靠补偿无功功率，提高功率因数。补偿支路具有**的抗击谐波的能力，能在系统全谐波的情况下安全工作，不发生谐波震荡，保证设备的长期安全稳定运行；滤波无功补偿装置控制器根据炉子的使用情况，自动采集无功功率及谐波数据，综合判断自动投切滤波补偿支路，使电力系统功率因数始终在0.95以上，且能在外部故障或停电时自动退出工作，送电后自动恢复运行，无需人为干预。



功能特点

1、针对中频炉器电源的系统无功、谐波情况专业设计制造，有效滤波高次谐波（如：5次、7次及以上）的同时补偿无功功率。

2、改善电能质量，减少电压波动，提高电压稳定性，功率因数可提高到0.96以上，使用户线损降低可提高配电变压器的承载效率，经济效益明显。

3、采用高性能机电开关及综合保护控制系统投切各滤波补偿支路，使设备操作简单安全可靠。
    4、快速检测用电系统情况，根据系统变化自动投切，实时消除谐波补偿无功，在外部故障或停电时自动退出工作，送电后自动恢复运行。
    5、保护功能齐全，具有短路保护、过压保护、欠压保护、过流保护、谐波保护等，运行可靠性高。
    6、采用低损耗的铁心滤波电抗器，低噪音，电抗器正常运行温升不超过35K，真正做到“绿色节能”，综合损耗小于0.5％，调谐精度小于0.5%,。
    7、采用特殊制造的单相滤波电容器，其主要绝缘材料采用国外品牌，过载能力强。滤波电容器使用寿命长，损耗小，可长期（一般5～8年）在谐波较大的环境下使用（一般电容器在谐波负荷下的寿命，只有0.1～1.5年）。
    8、设备技术先进、可靠性高、维护量小、经久耐用。



应用领域

该产品广泛用于电力行业（中频炉、变频器、直流电机、整流电源）、电气化铁道及城市轨道交通行业、石化和天然气行业、钢铁与冶金行业、 矿山、造船业等各行业、工矿企业等使用中频器负载较多，且需要进行滤波补偿的的行业。

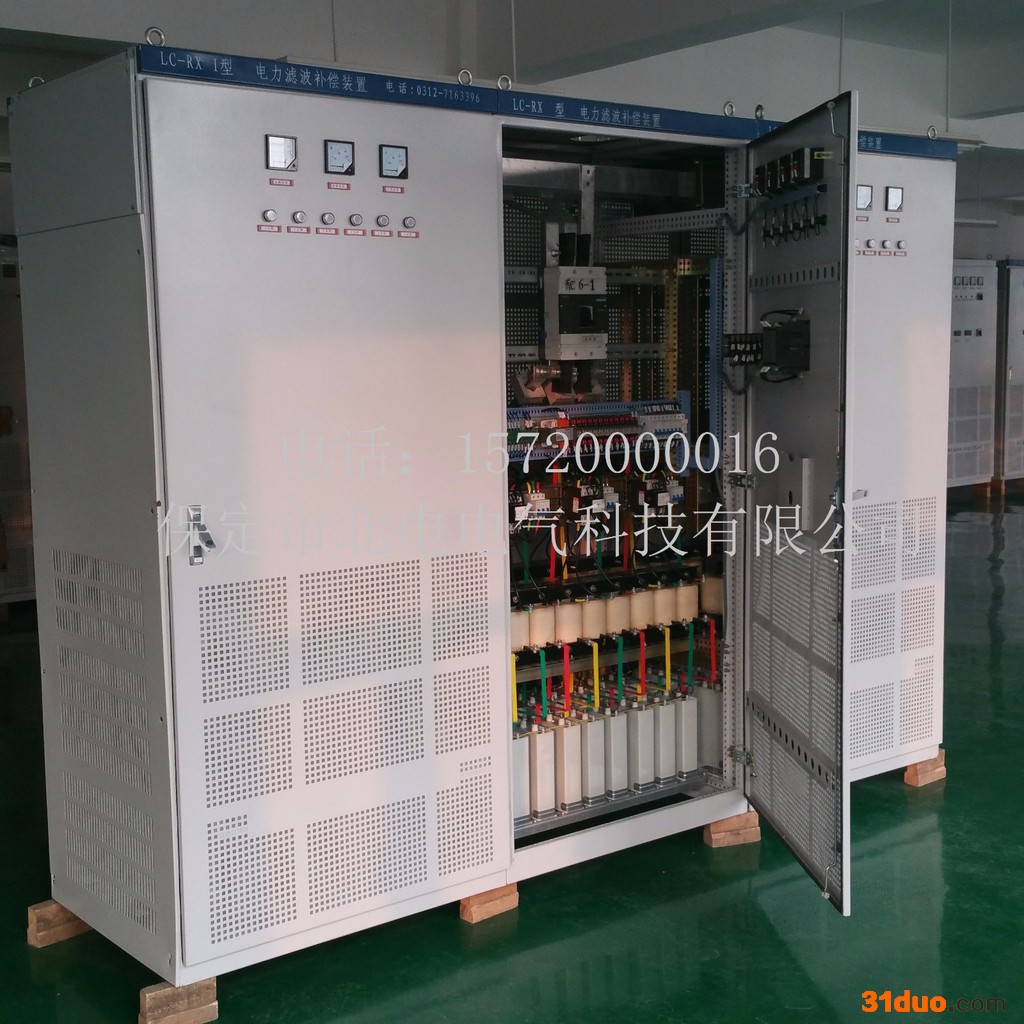

装置组成及结构

主要由滤波补偿控制终端、滤波电抗器、滤波电容器、无感电阻、晶闸管开关或机电开关、超温保护系统、温控散热系统、断路器等组成。模块化装配，结构简单，安装方便，运行可靠性高，维护费用低。根据用户场地的大小，每组滤波之路的滤波电容器可以装在柜内，也可以装在框架上。

主要器件选型

智能滤波补偿控制终端

在高谐波的用电环境中，传统的无功补偿控制器容易受到谐波干扰，出现死机、控制异常（过补偿或欠补偿）或控制器烧毁等现象，所以控制器应采用抗谐波型设计理念，保障在各种复杂的系统中可靠工作，智能滤波补偿终端**是采用这种设计理念开发而来的，终端采用多任务操作系统内核，投切方案采用一步补偿到位，实现了对每个电压周波的跟踪补偿；交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、故障报警、电网谐波分析、滤波无功补偿等功能等；有效提高供电电压质量、提高配电网络的安全稳定及经济运行水平。



滤波电抗器

滤波电抗器采用三相铁芯式电抗, 电感值精度高、稳定性好，具有很好的动、热稳定耐受能力和良好的线性度，采用取向硅晶片及合理的气隙，电抗器采用多层绕制而成，具有较高的品质因数，以保证每根电感量之间的偏差不大于1%，呈现较好的滤波效果，额定绝缘水平在3KV以上，且可在额定电流1.35倍下长期运行。



滤波电容器选型

滤波电容器是专业用于谐波环境中的一种特殊设计的电容器，可有效抑制系统谐波，滤波电容器采用材料为进口滤波专用电容膜，可靠性高、寿命长、损耗低、运行温升小，其过电压过电流能力大大提高，尤其是电容器的稳定性能极强，可长期稳定运行在谐波环境中，是传统电容器的替代产品。

订货须知

用电负荷设备名称及配电母线一次接线图（标明变压器容量、负载分布功率）。

负荷电力设备系统状况，如额定电压、电流、功率因数、总电流变化范围。

柜体型号、尺寸与颜色。
