1 概述
      AM系列可编程型微机保护测控装置采用大容量、资源冗余设计，适用于35kV及以下的电压等级电网的保护、控制、测量和监视，可配置为线路、电容器、电动机、进线互投（贯通线备投）等不同回路提供保护功能的数字微机继电保护控制装置。它可用于不同的主接线方式，如单母线、双母线及多母线接线等方式，也支持不同类型的电网，如中性点不接地系统、经消弧线圈接地系统和小电阻接地系统。
应用行业：广泛应用于电力、化工、国防、建材、市政、学校、医院、建筑、交通、冶金等行业。   2 产品特点
高可靠性设计
本产品全部采用工业级元器件，所有与外界的连接都做了充分的电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。
强大的逻辑可编程
通过逻辑元件的组合，同一台装置可设计成为实现不同保护功能的综合保护装置。
  灵活方便的接线方式
其输入的交流电压可接相电压、线电压、零序电压或是不平衡电压，适应各种PT接线方式。

  高精度的测量和计量
保护CT和测量CT分开输入，保证了测量精度和高可靠性要求。采用频率跟踪技术，实时的检测系统的频率变化，实时的调整数据的采样时间间隔，能保证在基频偏离工频50Hz很大的情况下准确计算出当时系统的基频分量，谐波分量和零序分量。
故障录波
在每个采样点对所有交流输入量、状态量、开出量和保护模块进行实时的采集并记录。
保护定值切换
可通过面板和通讯方式进行切换，组别切换功能使其快速方便地适应多种运行方式。
  通讯功能
以太网通讯规约：Modbus；TCP/IP。不同的通讯口可设不同的通讯规约，可以同时运行。
  断电保持功能
间隙中断条件下，100ms内电源失电，装置不失电。电源失电50ms后，装置产生失电SOE（事件记录），并保存重要数据。     3 功能配置
相瞬时速断电流保护；相限时速断电流保护；相过电流保护；相反时限过流保护；零序定时限一段、二段保护；过电压告警；过电压跳闸；三相一次重合闸；合闸后加速；控制回路断线告警；非电量保护；PT断线告警；负序定时限过流一段；负序定时限过流二段；堵转保护；启动时间过长保护；过热告警保护；过热跳闸保护；零序过压保护；不平衡电压、电流保护；低电压保护；失压重启动保护。     4 外形及尺寸(mm)

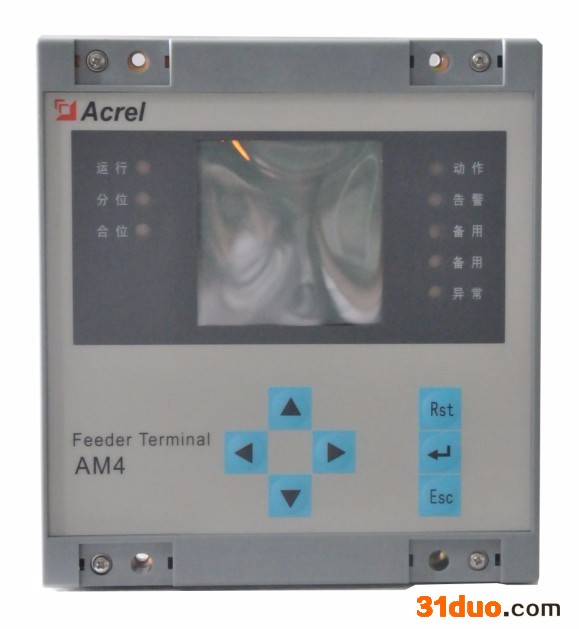

4.1 M4系列中压继电保护装置
    4.2 M5系列中压继电保护装置     5 接线端子
5.1 M4系列中压继电保护装置   5.2 M5系列中压继电保护装置
