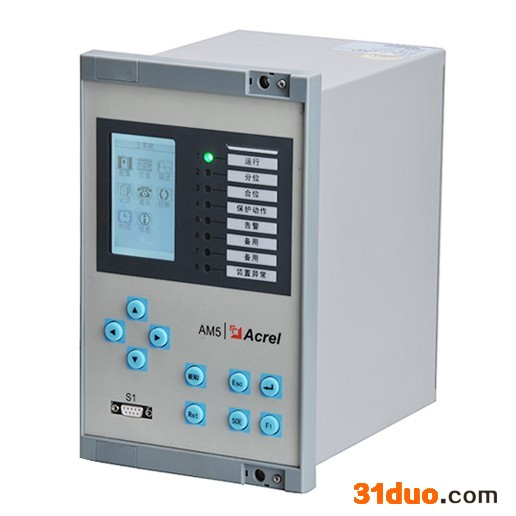

    AM系列中压保护装置

    1、概述

        AM系列微机保护测控装置（以下简称装置）集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站(所)，可实现用户变电站的全面保护和测控。应用领域覆盖电力、水利、交通、石油、化工、冶金等行业。

        装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备独立的高精度电流测量回路，多路开关量采集和继电器输出，能与变电站综合自动化系统或电厂电气自动化系统配套使用，可以实现无人值班的终端用户变电站配电自动化系统。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。

    2、产品规格

    AM4系列微机保护装置型号及功能配置表：



    4路交流电流/电压通道

    8路开关量输入通道

    5路开关量输出

    8个属性可配置的LED

    1个RS485通讯接口

    		型号

    		主要功能

    		名称

    		应用场合

    AM4-U

    		过电压告警、零序过压告警、PT断线告警

    		电压型微机保护装置

    		PT监测

    AM4-I

    		三段式过流保护、两段式零序过电流保护、反时限过流保护、零序反时限保护、FC回路配合的过流闭锁功能、控故障告警

    		电流型微机保护装置

    		进/馈线、厂用变、电动机等

    附件

    		防跳模块



    AM5系列微机保护装置型号及功能配置表：


    8路交流电流通道

    4路交流电压通道

    16路开关量输入通道

    10路开关量输出

    8个属性可配置的LED

    1个RS485通讯接口





    		型号

    		主要功能

    		名称

    		应用场合

    AM5-F

    		三段式过流保护、两段式Io1过流保护、两段式Io2过流保护、反时限过流保护、过负荷告警（跳闸）、控故障告警、PT断线告警、三相一次重合闸、低频减载、后加速过流、FC闭锁

    		线路保护装置

    		进/馈线

    AM5-T

    		三段式过流保护、两段式Io1过流保护、两段式Io2过流保护、零序反时限过流保护、过负荷告警（跳闸）、控故障告警、PT断线告警、非电量保护、FC闭锁

    		厂用变保护装置

    		厂用变压器

    AM5-U

    		低电压警告、PT断线告警、过电压告警、零序过压告警

    		PT监测装置

    		PT监测

    AM5-B

    		两段式过流保护、反时限过流保护、控故障告警、PT断线告警、后加速过流保护、进线备投/母联备投

    		母线保护及备自投装置

    		母联保护及备自投

    AM5-M

    		两段式过流保护、两段式Io1过流保护、反时限过流保护、过负荷告警（跳闸）、控故障告警、低电压保护、PT断线告警、堵转保护、零序过压告警、非电量保护、启动时间过长保护、热过载保护、负序过流（两段/反时限）、FC闭锁

    		电动机保护装置

    		电动机<2000kW

    AM5-C

    		两段式过流保护、两段式Io1过流保护、反时限过流保护、过负荷告警（跳闸）、控故障告警、PT断线告警、过电压跳闸、不平衡电压保护、不平衡电流保护、零序过压保护、非电量保护

    		电容器保护装置

    		电容器

    附件

    		选配第二路通讯接口

    防跳模块

    IRIG-B对时

      AM5-BL系列微机保护装置型号及功能配置表：

    型号

    		主要功能

    		名称

    		应用场合

    AM5-BL

    		不同母线段上PT二次信号的并列/解列控制

    		PT并列装置

    		PT并列

      AM6系列微机保护装置型号及功能配置表


    14路开关量输入通道

    1个RS485通讯接口

    8个属性可配置的LED


    		型号

    		主要功能

    		名称

    		应用场合

    AM6-D2

    		差动保护、差动速断保护、差流越限告警、TA断线判别

    		变压器差动保护装置（二绕组）

    		110kV及以下电压等级容量为6300kVA及以上的变压器

    AM6-FD

    		变压器非电量保护、独立的操作回路

    		变压器非电量保护装置

    AM6-T

    		复合电压闭锁(方向)过流保护、零序电流保护、间隙零序电流保护、零序电压保护、过负荷保护、启动通风、闭锁有载调压

    		变压器后备保护测控装置

    AM6-MD

    		差动保护、综合保护

    		电动机差动综合保护装置

    		2000kW及以上异步电动机

    附件

    		双以太网

    1路4～20mA直流模拟量输出（可自定义为电流、电压或功率）

    操作回路插件

    非电量输入插件

    非电量输出插件

      3、外形、开孔尺寸及安装方式

     ●AM4系列微机保护装置（单位：mm）



    ●AM5系列微机保护测控装置（单位：mm）

    ●AM6系列微机保护测控装置（单位：mm）

    ●AM系列微机保护测控装置安装方法

    4、接线端子

    ●AM4系列微机保护装置

    AM4-U/I微机保护装置

    ●AM5系列微机保护测控装置

    AM5-F/T/M/B/C/U微机保护装置

    ●AM6系列微机保护测控装置
