r 一、产品概述：r

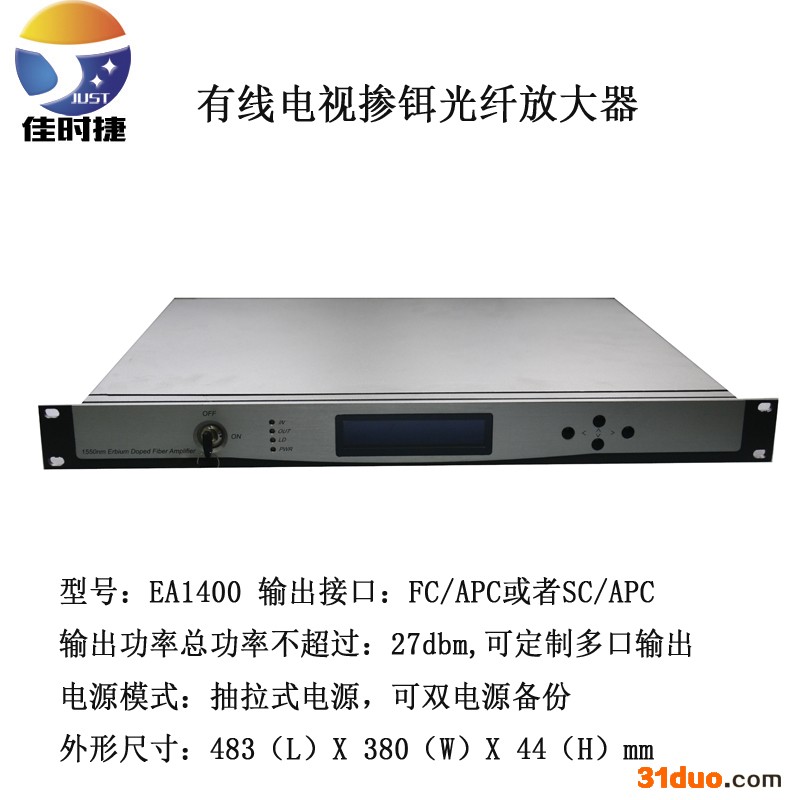

rr EA1400系列1550nm CATV掺铒光纤放大器选用国际品牌的低噪声泵浦激光器和高性能掺铒光纤，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标，是大、中型1550nm CATV光纤传输网络的**设备。r

rr 二、性能特点：r

rr 1、选用国际低噪声泵浦激光器，失真低，宽频带，输出光功率高；采用进口高性能掺铒光纤，能量转化效率高；内部电路采用先进的SMT生产工艺，可靠性更高。r

rr 2、内置完善的微电脑自动监控电路，能实时**监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率，并有效延长了激光器的工作寿命。r

rr 3、采用双电源设计预留，可以选择双电源DC48VAC220V或AC220V双电源自动备份r

rr 4、19″1U 标准机架，前面板内嵌蓝屏VFD显示屏，能**显示设备的各项工作状态参数；并可配有国标II类应答器，可通过以太网络实现网管监控。r

rr 三、技术参数：r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项目r r		r r 单位r r	r r 技术参数r r
r r 工作带宽r r		r r nmr r	r r 1535 ～1565r r
r r 输入光功率范围r r		r r dBmr r	r r -3～+10r r
r r 输出光功率r r		r r dBmr r	r r 13 ～24r r
r r 输出功率稳定度r r		r r dBr r	r r ±0.5r r
r r 噪声系数r r r （输入光功率为0dBm时）r r		r r dBr r	r r ≤ 5.0r r
r r 反射损耗r r	r r 输入端r r	r r dBr r	r r ≥ 45r r
	r r 输出端r r	r r dBr r	r r ≥ 45r r
r r 泵浦泄漏r r r 功率r r	r r 输入端r r	r r dBmr r	r r ≤ -30r r
	r r 输出端r r	r r dBmr r	r r ≤ -30r r
r r 载噪比（C/N）r r		r r dBr r	r r ≥ 51r r
r r 载波组合三阶差拍比（C/CTB）r r		r r dBr r	r r ≥ 63r r
r r 载波组合二阶差拍比（C/CSO）r r		r r dBr r	r r ≥ 63r r
r r 光连接器类型r r		r r r r	r r FC/APC或SC/APCr r
r r 电源电压r r		r r Vr r	r r AC 160V～250V （50 Hz）r r
r r 工作温度范围r r		r r ℃r r	r r 室内型：-5～+55；野外型：-40～+65 r r
r r **大工作相对湿度r r		r r %r r	r r **大95%无冷凝r r
r r 储存温度范围r r		r r ℃r r	r r -30 ～+70r r
r r **大储存相对湿度r r		r r %r r	r r **大95%无冷凝r r
r r 外形尺寸r r		r r mmr r	r r 室内型：483（L）X 380（W）X 44（H）r r
			r r 野外型：410（L）X 240（W）X 170（H）r r

rrr r

rr 特别说明：本手册给出的设备技术参数是参照GY/T 184-2002 《有线电视系统模拟光纤放大器技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。r

rr 测试条件：与标准1550nm外调制光发射机、10km标准光纤、光无源衰减器和标准光发射机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550MHz～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为0dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。r

rr 四、产品原理图：r
