r  rrr  rrr r  r r r r r r  r rrr    rrr rrr 一、产品概述： r

rr
r

rr       EYA8500 系列1550nm掺镱铒光纤放大器是我公司一款技术性革命，他颠覆了以前的泵浦供电和制冷方式，采用全新的方案设计，产品几乎没有热量也没有多余的热量散出，选用国际品牌的低噪声泵浦激光器和高性能掺铒光纤，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标，是大、中 型1550nm CATV光纤传输网络的高端首选设备。模块型光放低功耗、外形小、无热量更适合FTTH光纤入户网络使用。 r

rr 二、性能特点： r

rr 1、选用国际低噪声泵浦激光器，失真低，宽频带，输出光功率高；采用进口高性能铒镱共掺双包层光纤技术，能量转化效率高；内部电路采用先进的SMT生产工艺，可靠性更高。 r

rr 2、内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率，并有效延长了激光器的工作寿命。 r

rr 3、输出端口：8-16路可选； 输出光功率：最高可达2W的总输出； 低噪声系数：0dBm输入时低于5dB； r

rr 4、可以阶段调节光输出功率，-4—0.5dbm可调。 r

rr 5、19″1U 标准机架，前面板内嵌蓝屏VFD显示屏，能精确显示设备的各项工作状态参数；并配有国标II类应答器， 可通过以太网络实现网管监控。 r

rr 6、机架型采用双电源设计预留，可以选择双电源DC48VAC220V或AC220V双电源自动备份 r

rr 三、技术参数 ： r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项  目 r r		r r 单  位 r r	r r 技  术  参  数 r r
r r 工 作 带 宽 r r		r r nm r r	r r 1535 ～1565 r r
r r 输入光功率范围 r r		r r dBm r r	r r -3～+10 r r
r r 输 出 光 功 率 r r		r r dBm r r	r r 13 ～37 r r
r r 输出功率稳定度 r r		r r dB r r	r r ±0.5 r r
r r 噪 声 系 数 r r r （输入光功率为0dBm时） r r		r r dB r r	r r ≤ 5.0 r r
r r 反射损耗 r r	r r 输 入 端 r r	r r dB r r	r r ≥ 45 r r
	r r 输 出 端 r r	r r dB r r	r r ≥ 45 r r
r r 泵浦泄漏 r r r 功  率 r r	r r 输 入 端 r r	r r dBm r r	r r ≤ -30 r r
	r r 输 出 端 r r	r r dBm r r	r r ≤ -30 r r
r r 载噪比（C/N） r r		r r dB r r	r r ≥ 51 r r
r r 载波组合三阶差拍比（C/CTB） r r		r r dB r r	r r ≥ 63 r r
r r 载波组合二阶差拍比（C/CSO） r r		r r dB r r	r r ≥ 63 r r
r r 光连接器类型 r r		r r   r r	r r FC/APC或SC/APC r r
r r 电 源 电 压 r r		r r V r r	r r AC 160V～250V （50 Hz） r r
r r 工作温度范围 r r		r r ℃ r r	r r 室内型：-5～+55  r r
r r 最大工作相对湿度 r r		r r % r r	r r 最大95%无冷凝 r r
r r 储存温度范围 r r		r r ℃ r r	r r -30 ～+70 r r
r r 最大储存相对湿度 r r		r r % r r	r r 最大95%无冷凝 r r
r r 整机功耗 r r		r r W r r	r r 70W r r
r r 外形尺寸 r r		r r mm r r	r r 机架型：483（L）* 380（W）* 44（H） r r

rr 特别说明：本手册给出的设备技术参数是参照GY/T 184-2002 《有线电视系统模拟光纤放大器技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。 r

rr 测试条件：与标准1550nm外调制光发射机、10km标准光纤、光无源衰减器和标准光发射机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550MHz～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为0dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。 r

rr 四、产品原理图： r

rr r

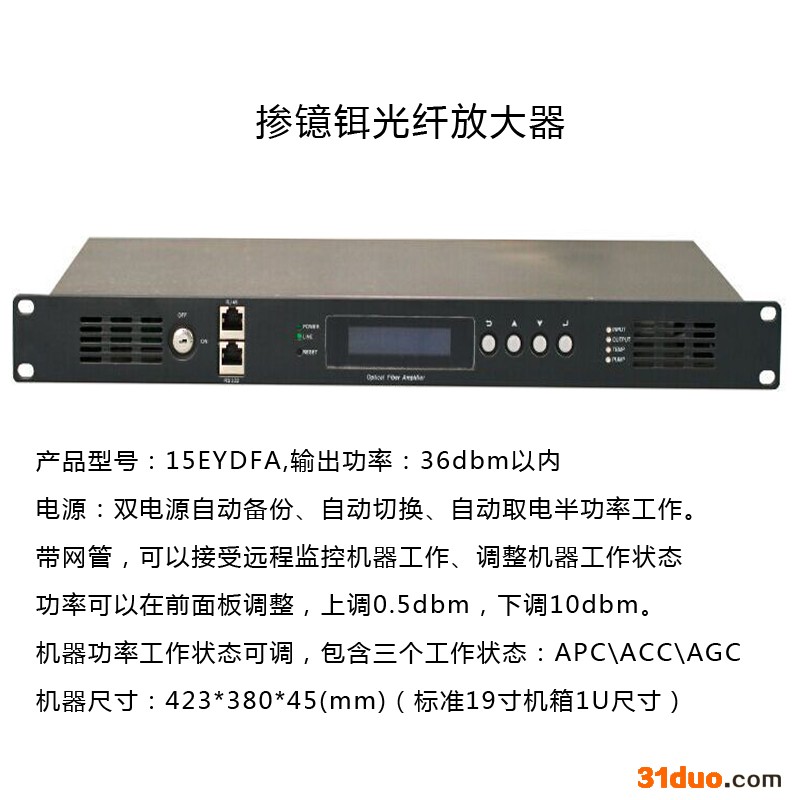

rr 五、产品详情图： r

rr r

rr 六：订货说明： r

rr 1）：光纤输入口是FC/APC还是SC/APC,默认为SC/APC r

rr 2)：产品默认自带网管，功率调节范围是向下4dbm,向上0.5dbm。 r

rr 3）：可以定制8口16~26dbm的输出，16口16~23dbm的输出，具体价格咨询。 r

rr 七：售后保障： r

rr 1）：我公司出厂产品均有广电司的入网证书，产品自出厂之日起质保36个月，（雷击、泥石流、人为等自然灾害造成的损坏，不在质保范围内）。终身维修。 r

rr 2）：产品在六个月损坏的，维修运费为买卖双方各自承担自己的发运费，超过六个月的买家承担来回运费。 r

rr 3）：我公司通过ISO9001质量体系认证，所有出厂产品均有编号，它能准确的反映出设备出厂日期、发货物流、流向、生产者以及设备入库检验指标等。请保存好设备编码，丢失者按公司生产日期计算质保期。 r
