本文开始介绍了跌落式熔断器使用环境和跌落式熔断器作用及工作原理，其次介绍了跌落式熔断器安装提示与跌落式熔断器操作注意事项，最后介绍了跌落式熔断器运行维护与出口跌落式熔断器安装示意图。

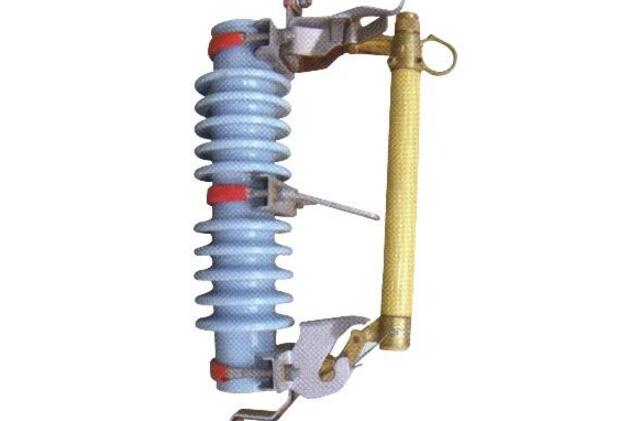

跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境，年度温差变比在40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备（线路）的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量（一般是指其上限）过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，最终引起熔管烧毁，爆炸等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。

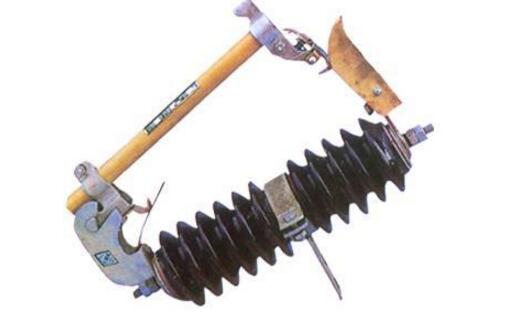

EW12-10/100A，W12-10/20跌落式熔断器及拉负荷跌落式熔断器是户外高压电器。它装置在配电变压器高压侧或电线支干线路上，用作变压器和线蹈的短路，过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两湍，动触头安装在熔丝管两端;丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩;用以分、合负荷电流。EW12-10/100ARW12-10/200A跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大里的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管;熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭逢中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
（2）在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。
（4）操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
