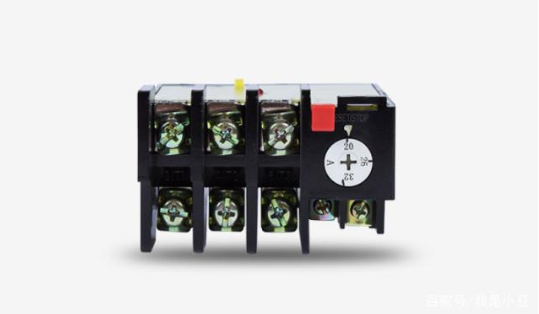

电流通过发热元件时产生热量而使内部触点动作的。热继电器主要用于电气设备发热保护，如电动机过载保护。
测试杆、推杆、动触片、静触片、弹簧、螺钉、复位按钮和整定旋钮等组成。只有流过发热元件的电流超过一定值（发热元件额定电流值）时，内部机构才会动作，使常闭触点断开（或常开触点闭合），电流越大，动作时间越短。热继电器的发热元件额定电流可以通过整定旋钮来调整。
弯曲去推动动作机构来带动触点动作，从而将 电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。符号为FR，电路符号如右图
电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。下图中所示的双金属片下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
6、使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
8、它有复位方式调节螺钉。当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。常闭触头的动触头在弹簧的作用下会自动复位。此时热继电器为自动复位状态。将螺钉逆时针旋转向右调到一定位置时，若这时电动机过载，热继电器的常闭触头断开。其动触头将摆到右侧一新的平衡位置。电动机断电停车后，动触头不能复位。必须按动复位按钮后动触头方能复位。此时热继电器为手动复位状态。若电动机过载是故障性的，为了避免再次轻易地起动电动机，热继电器宜采用手动复位方式。若要将热继电器由手动复位方式调至自动复位方式，只需将复位调节螺钉顺时针旋进至适当位置即可。
