CAD中怎样添加填充图案的详细操作步骤

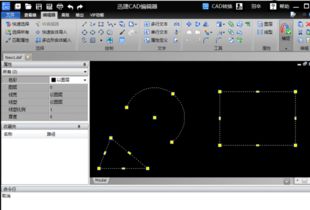

1、首先，打开一个CAD文档来演示，如图所示，需要往方框内填充图案。
点击菜单栏“绘图”，然后下拉菜单中选择“图案填充”。
2、弹出图案填充选项框，点击“添加拾取点”。
3、图形范围内任意点击一下，选中填充区，然后右键单击。
cad填充图案文件怎么添加
路径一般是C:documents and SettingsAdministratorApplication DataAutodeskAutoCAD 2007R17.0chsSupport，然后就放在那个Support文件夹里。
然后打开CAD，填充命令，里面找自定义，就有你加载的图案了。
CAD中如何填充图形?

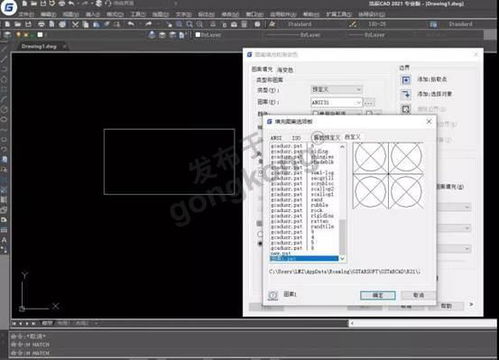

浩辰CAD中填充图形的操作步骤：1、在浩辰CAD中打开图纸后，命令行输入CAD填充快捷键命令：HATCH，按回车键确认。
2、执行命令后即可进入【图案填充和渐变色】对话框，在其中设置填充的类型、图案和颜色等，设置完成后选择添加边界。
cad怎么导入填充图案
步骤四：打开Support文件夹，新建一个文件夹，名字改为图案填充。
然后把解压好的填充图案粘贴到刚刚创建的图案填充文件夹里面。
步骤五：打开cad，选择工具栏→选项→选择“文件”→选择“支持文件搜索路径”→选择“添加”→将。
cad中怎么样添加cad填充图案
1、下载好pat填充图案。
2、打开CAD，输入OP。
3、确定OP进入文件夹选项，在文件中点击支持文件搜索路径。
4、打开支持文件搜索路径，然后点击右侧的添加。
5、找到填充图案的保存路径。
6、添加路径到支持文件搜索路径。
7、输入H。
