主要用于新项目的建设，由于经济的飞速发展，企业对节能减排意识逐渐提高，许多企业的电气特点是：
2）大部分只是对系统电流进行测量，也没有相应的计量装置和保护装置，计量装置只有一块供电局的总表，而对所有车间电能无法进行考核，系统线路保护装置根本没有，；
所以如需对上述电气进行改造，采用开口式电流互感器可以为用户节约大量的投资。而在半导体行业中不但要实现能效管理，电气安全更加重要，企业基本上24小时不间断生产，生产中配电系统经常会出现过电流现象，对这个控制也至关重要。

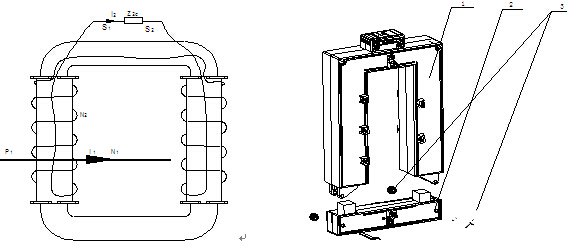

本产品结构新颖，外形美观大方，透明翻盖设计接线方便。外壳材料采用PC/ABS合金，具有耐高温、机械强度高、环保等特点；铁芯采用有取向冷扎硅钢片，具有性能稳定，机械强度高，导磁率极高等特点；骨架线圈中的漆包线采用高强度漆包线，具有绝缘强度高，耐温性强等特点，具体结构如图1所示。
1-骨架线-接线工作原理工作原理如图1所示，开口电流互感器的一次绕组串联在被测线为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线
原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。由此可得电流在理想状态下I1�N1=I2�N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。但是由于开口式电流互感器的铁芯切开后，使铁芯的性能很差，所以必须将的铁芯截面积加大，而且提高安匝数，将I1�N1=I2�N2≥100AN。

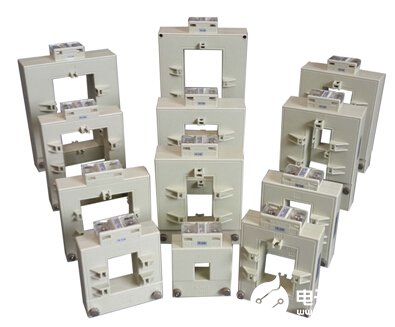

开口式电流互感器是在传统低压母线式电流互感器的基础上进行研发，兼容电缆和铜排安装方式，根据一次电流的测量范围，100A-5000A采用分体式设计方案，可以分为测量用开口式电流互感器和保护用开口式电流互感器。
AKH-0.66K系列开口式电流互感器主要应用于配电系统改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与
如图3所示，将互感器的安装螺丝、螺母打开，卸下互感器的下体，将所有互感器防止在安装现场，然后将互感器的二次接到测量、保护装置；将互感器的上体装入配电系统的一次母排，合上互感器的下体，将互感器的安装螺丝穿过互感器上、下体的固定孔，拧上螺母，将互感器的上、下体固定在一起，然后将互感器通过互感器两侧的安装固定孔将互感器固定在母排上，完成互感器的安装。整个过程比较快速简单。
开口电流互感器主要应用在配电改造项目中，开口式电流互感器同常规闭口互感器一样输出为标准的5A或1A，测量精度高，容量大，可与测量仪器、仪表配套使用，部分产品过载能力强可与装置配套使用。
。每条馈线的A相、B相、C相的一次母排规格为120�10�3，铜排高度1.5米，每相额定电流为2500A，采用AKH-0.66/120�50II 闭口式电流互感器采集电流信号，施工时，必须拆卸每相铜排，每相铜排重量为480kg，所以安装人员至少需要2人，至少需要3个小时才能拆卸完毕。互感器安装接线个小时。那么每条馈线个小时才能安装完毕，而工厂必须停电20小时左右。
同样的低压馈线所示，每条馈线均需测量三相电流，将电流信号供给测量仪表。每条馈线的A相、B相、C相的一次母排规格为120�10�3，铜排高度1.5米，每相额定电流为2500A，采用AKH-0.66/K-120�60 开口式电流互感器采集电流信号，施工时，无须拆卸每相铜排，一名安装人员只要将互感器打开安装螺丝\螺母，将互感器套在母排上，合上互感器，再用螺丝\螺母固定好，再将互感器固定在母排上，整个过程只需要30分钟就可以完成安装接线才能拆卸完毕，而工厂停电只需要40分种左右。
所以上述方案每条馈线施工细节以上海中芯国际现场要求需要，将继电器与开口电流互感器二次接好，确保电流互感器二次不能

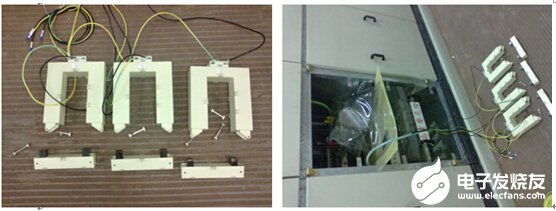

，将开口电流互感器上、下两部分都打开，并注意电流互感器的P1面上、下两部分一致，并将继电器在现场安装好，所有现场全部放置好，大电流一次母线穿铜排场合等待停电，如图7。

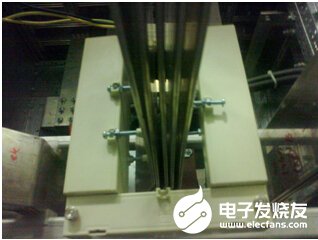

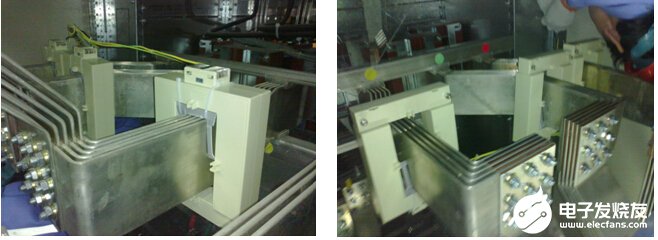

停电后将所有回路的开口电流互感器，全部同时安装在母排上，并将开口电流互感器上、下两部分通过螺丝、螺母安装好，如图8、图9。
图10综上对比，改造项目中使用开口式电流互感器性价比最高，可以快速实现对半导体行业中低压配电智能化低成本的多回路监控，有利于低压智能配电进一步推广和应用。3结论
开口式电流互感器已在半导体行业工程配电监控系统中得到应用，降低了投资成本，产生了较好的社会和经济效益。
