的一个首要运用之一，因为电弧不只会对设备线路构成损坏，乃至还会影响人身安全。然后灭弧是啥有必要的，通常情况下的灭弧的常用办法有四种，包含
2、磁吹灭弧：在一个与触头串联的磁吹线圈发作的磁场效果下，电弧受电磁力的效果而拉长，被吹入有固体介质构成的灭弧罩内，与固体介质相触摸，电弧被冷却而暂停。
3、窄缝（纵缝）灭弧法：在电弧所构成的磁场电动力的效果下，可使电弧拉长并进入灭弧罩的窄（纵）缝中，几条纵缝可将电弧切开成数段而且与固体介质相触摸，电弧便活络暂停。这种构造多用于沟通触摸器上。
4、栅片灭弧法：当触头分隔时，发作的电弧在电动力的效果下被推入一组金属栅片中而被切开成数段，相互绝缘的金属栅片的每一片都恰当于一个电极，因而就有很多个阴阳极压降。对沟通电弧来说，近阴极处，在电弧过零时就会呈现一个150V～250V的介质强度，使电弧无法持续坚持而暂停。因为栅片灭弧效应时要比直流时强得多，所以沟通电器常常选用栅片灭弧。
这些办法是首要关于一些低压断路器的，要了解选用这些办法的要素，就有必要了解断路器灭弧的原理，下面临于一些常用的断路器议论。

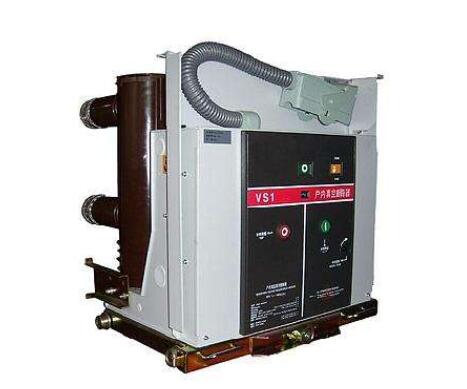

在真空断路器分断顷刻间，因为两触头间的电容存在，使触头间绝缘击穿，发作真空电弧。因为触头形状和构造的要素，使得真空电弧柱活络向弧柱体外的真空区域涣散。当被分断的电流挨近零时，触头间电弧的温度和压力急剧下降，使电弧不能持续坚持而暂停。电弧暂停后的几μs内，两触头间的真空空位耐压水平活络康复。一同，触头间也抵达了必定间隔，能接受很高的康来电压。所以，通常电流在过零后，不会发作电弧重燃而被分断。这即是其灭弧的原理。
我们都知道在高压大电流的场合，开关为了灭弧常常用较凌乱的办法和构造，而高压下跌式熔断器却只需求一个很简略的胶管就能够顺畅且极好的完毕灭弧，首要要素是：榜首、高压下跌熔断器电流不是很大。发作的电弧不是很大。第二，是用空气来暂停电弧的。有点和空开的灭弧原理相同。仅仅构造纷歧样算了。
