立体车库 载荷控制仪

r r 本载荷控制仪是专门为立体停车研发的，实现立体车库安全运行。 r

r r     控制仪主要给出轻载、满载、超载触点信号；同时仪器软件双重设计了-10V～10V、 0～10V 线性模拟量输出控制程序，并且能随意数字化调整输出值的大小和变化幅度，这一**技术匹配所有变频器实现曳引力矩**补偿，使立体车库起动平稳。r

r

r r （a）.轻载设定范围：5～30%；r

r r （b）.满载设定范围：70～95%；r

r r （c）.超载设定范围：6.20～0.30吨。   r

r r  仪器带有2组3位数码：r

r

r

r r （a）.上排3位数码直接显示载荷重量；r

r r （b）.下排3位数码显示测量值与设定载荷的百分比；显示值超过102%时，才是超载。 r

r

r r     技术性能：r

r

r r 1．供电：交流220Ｖ；或采用直流 24Ｖ。r

r r 2．精度：〈±2 %。r

r r 3．灵敏度：〈0.1 %。r

r r 4．仪器功耗：< 8 Ｗ。r

r r 5．输出触点容量：3A/220V。r

r r 6．净载重范围：6.50t～0.30t 。r

r r 7．传感器过载能力：150 %。r

r r 8．传感器规格：0.2t、0.5t、1.0t、1.5t、2.0t、3.0t、5.0t。r

r r
r

r r 控制箱接线： r

r r 供电电源：（推荐使用～220V）r

r r ZHKY-DZK型控制仪适用于交流220V、或24VD.C电源。r

r r 若采用～220V电源时，右侧7、8脚输出24V，仅用于仪器本身光电隔离信号试验（备用），不能作为其它用途电源使用，（内部输出功率已做了限制）。若采用24VD.C供电时，右侧7脚接正、8脚接负。注意，不得同时再接入交流220V电源。r

r

r

r r
r

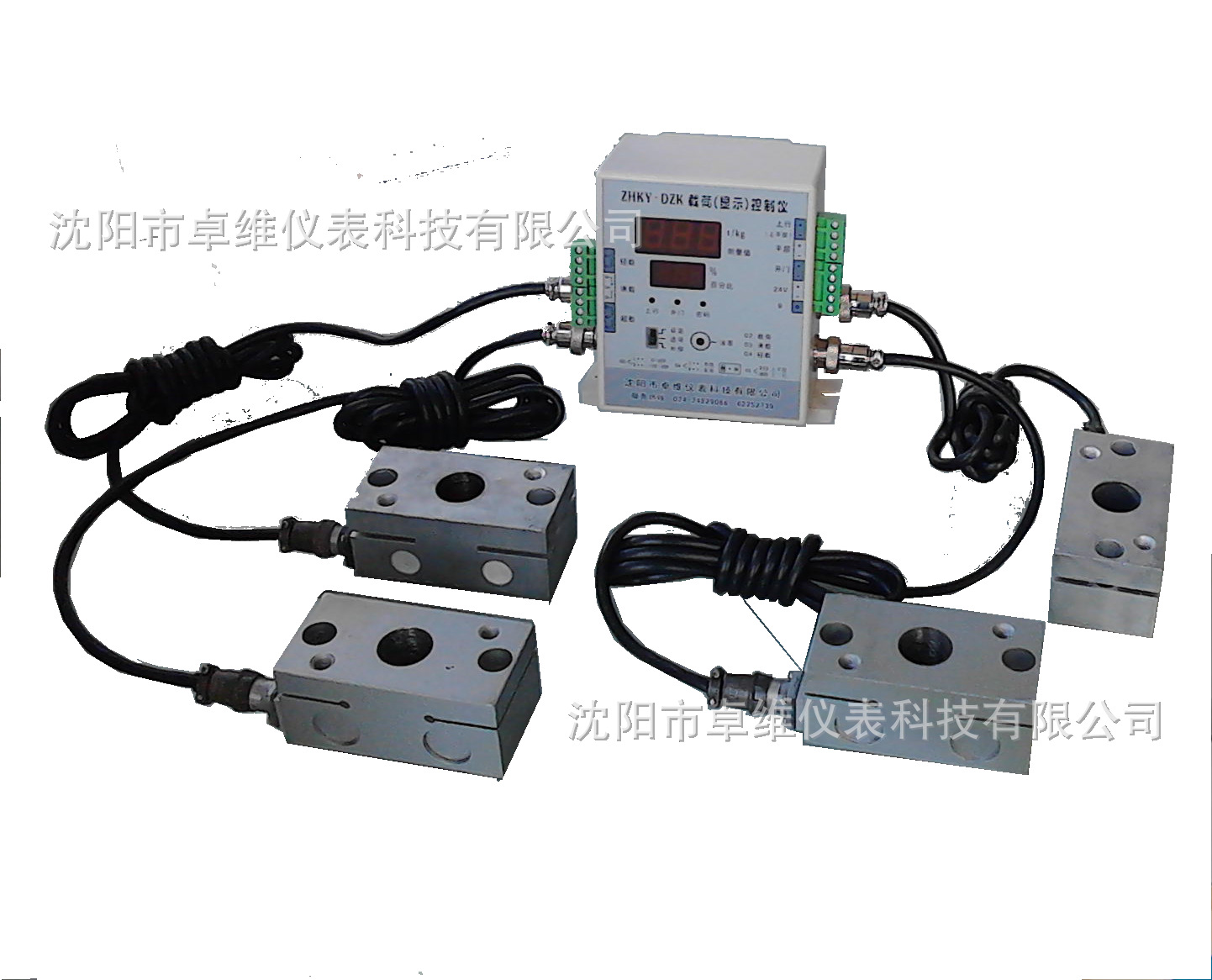

r r  传感器连接（见下图）：r

r r 将专用屏蔽电缆的 4 芯插头与控制箱上（传感器插座）连接，电缆的另一端插头与传感器的插座连接，连接时注意将插头槽口与插座槽口对正。同理，活轿底式传感器连接是将 4只传感器分别与控制箱上的 4个插座连接，控制箱将取4只传感器的合力信号。 r
