r r r 一、柱塞式砂浆泵喷涂机的特点 r

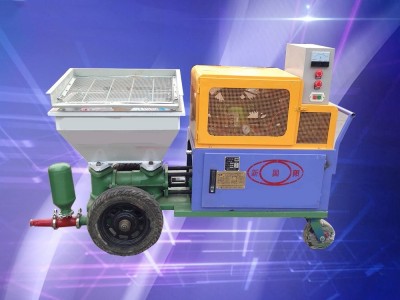

r r ZCP-60型柱塞式砂浆泵喷涂机是我公司近年来不断开发研制的新一代砂浆泵输送喷涂的新产品，本机具有工作压力大、流量大、效率高、操作方便、安全可靠、移动灵活、结构紧凑、易于保修保养等特点。 r

r r 二、砂浆泵输送喷涂机的用途 r

r r 1、  在建筑工程中，用于水平垂直输送砂浆或大面积喷涂。 r

r r 2、  在化工部门及造纸行业中，输送浆原料及废料。 r

r r 3、  在火力电厂用于输送粉煤灰浆。 r

r r 4、  在国防及人防工程、矿山坑道施工中用于灌浆护坡。 r

r r 5、  在公路路面维护中，用于水泥路面塌陷的牙将填充。 r

r r 6、  在预应力构建工程中，用于砂浆注入扩张等。 r

r r 7、  在水利工程中，用于加固打坝。 r

r r 8、  在冶金、钢铁及其他行业中用于维护高炉及其它设备的浆液灌输。 r

r r 三、砂浆输送泵的技术参数 r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 1 r r	r r 最大输送量 r r	r r 4m3/h r r
r r 2 r r	r r 最大工作压力 r r	r r 5MPa r r
r r 3 r r	r r 砂浆水平输送距离 r r	r r 60m r r
r r 4 r r	r r 砂浆垂直输送距离 r r	r r 30m r r
r r 5 r r	r r 最大输送砂浆比 r r	r r 1:2 r r
r r 6 r r	r r 主机动力 r r	r r 主机5.5KW+空压机3KW+震动0.5KW r r
r r 7 r r	r r 整机重量 r r	r r 310Kg r r
r r 8 r r	r r 外型尺寸(长×宽×高) r r	r r 1650×55×1200 r r

r r 四、砂浆配比 r

r r 砂浆输送喷涂材料，应选用中砂1mm一下砂粒质占总砂量的60%以上最大砂粒直径不超过8mm,灰浆稠值不小于80cm并搅拌均匀、坍落度190左右。 r

r r 工作砂浆的配比可按照下表： r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 配合比 r r	r r 1:2.5（体积比）或1:3.24：0.97（质量比） r r
r r 名称 r r	r r 体积数（m3） r r	r r 质量（公斤） r r
r r 水泥 r r	r r 0.3664 r r	r r 0.4376 r r
r r 净砂 r r	r r 0.916 r r	r r 1.4198 r r
r r 水 r r	r r 0.347 r r	r r 0.347 r r

r r r

r r 五、柱塞式砂浆泵喷涂机的构造 r

r r 砂浆泵有电机、减速机、泵送、空压机、电器、机架等部件组成。 r

r r 六、柱塞式砂浆泵喷涂机的构造及原理 r

r r 砂浆泵由电动机通过皮带轮及变速箱带动偏心轮，偏心轮驱动连杆使活塞轴、连接进入缸筒、再由连杆上活塞通过连杆轴、使之活塞进行往复运动，当活塞向前推动时下球室和前上球室封闭、上球室和前下球室进行吸入和输出、返回时前上球室和后下出料室球阀打开吸入和输出、反复将砂浆随活塞吸入输出工作缸内进行输送喷涂。 r
