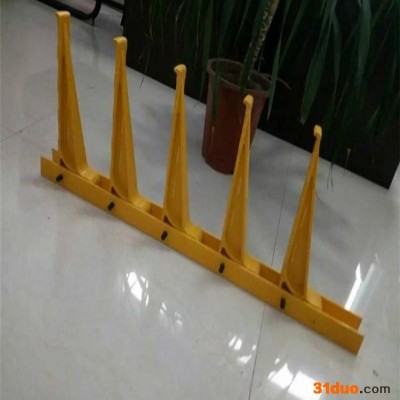

r rr 玻璃钢电缆支架r

rr 一、安装方法：
r   一套支架包括玻璃钢立柱、托臂、销子（螺栓）和高分子固定帽，安装工具为普通电钻、钻头、扳手。r

rr
r1、立柱安装：立柱背面定位线带有安装孔，孔径Ф12.5，根据安装施工图及立柱安装孔位置，用M12膨胀螺栓将立柱固定在墙上，螺栓和立柱之间必须加装垫片，槽形立柱尽可能贴紧墙面。r

rr
r2、电缆：将电缆拖至电缆支架安装位置。r

rr
r3、托臂安装：根据托臂层间距要求，立柱两侧定位线上已预留有装配孔，孔径Ф8.5；用螺栓将托臂固定在槽型立柱上，螺栓松紧适度，螺栓和立柱之间注意必须加装垫片。r

rr
r4、电缆**位和固定：将电缆摆放在支架上并绑扎好，摆放时尽量将**重的电缆放在托臂根部。
r
r二、注意事项：
r
r1、 安装时将电缆支架紧贴墙面，防止松动。
r
r2、 支架上严禁站人或电缆以外的其它支承。
r
r3、 敷设电缆时，严禁将电缆从高空落下，应直接摆放在支架上。
r
r４、敷设和维修时，避免在支架上拉扯电缆，应采用有效措施避免对支架的侧向作用力。
r   r

rr 5、局部距离电缆需调节时，应尽量把电缆挪到支架根部拖拽，或把支架间需调整的电缆托起后缓慢用力，避免过载施工。r

rr  r

rr 玻璃钢支架详情：r

rr  r

rr 玻璃钢电缆支架，复合电缆支架,预埋式电缆支架,螺钉式电缆支架，组合式电缆支架等。强度高,韧性好,耐腐蚀,绝缘性能高,阻燃性好。
r电缆敷设在电缆沟和隧道内，一般多使用支架固定。常用的支架有角钢支架和装配式支架。电缆沟内使用的角钢支架，有7种不同的型号规格。支架层间垂直距离为300mm的是安装35kV电缆用；120mm是安装控制电缆用。r

rr
r基本性能：r

rr
r1.强度高，可设计性好
r连续纤维增强热固性复合材料主要由起增强作用的玻璃纤维和起粘结作用，传递载荷作用的热固性树脂组成。玻璃纤维的拉伸强度很高(3450mpa)，其含量，长度，铺设形式决定支架制品的强度。 热固性的玻璃纤维增强复合材料强度可以在30-1000mpa范围。因此，我们根据产品的受力情况，产量，生产工艺，价格承受能力来设计玻璃纤维的用量，长度和铺设形式。r

rr
r2.不蠕变
r连续纤维增强热固性复合材料支架的刚性比美国某公司生产的纤维增强增强尼龙支架增加一倍。即使在长期负载下也不变形，也不会出现像国内某些城市地铁使用的金属制电缆支架那样往下倾斜。r

rr
r3.防火
r氧指数是评价电缆放火产品重要的检测手段。 氧指数是指在**大氧气条件下,防火产品耐烧的特性。在工程中使用应根据燃烧强度确定。例如,在30根电缆的条件下，如发生电缆引燃事故，在4min以内即可形成500度以上高温热聚集，从而导致电缆沿走向进行延燃。电缆密集处的电缆越多，可燃体质量越大。在30根电缆时，单位长度可燃体质量为20.5kg/m，现在以300根电缆计算，单位长度可燃体质量为158kg/m，按**大可能产生燃烧强度计算，氧指数要不小于65%。我们认为，产品防火标准中氧指数定在70%比较合适。
r根据使用要求我们研制的复合材料电缆支架的氧指数大于等于70%。符合防火低烟，无卤，无毒的安全要求。防火性能以高于台湾“地下铁路用玻璃纤维塑胶电缆槽板技术规范（氧指数为52%），也比美国某公司的增强热塑性支架高的多。本指标已不低于经英国BS认证的香港地铁启用新车辆使用的复合材料防火标准的指标。
r4.耐腐蚀
r连续纤维增强热固性复合材料支架耐腐蚀，尤其适合在潮湿，盐雾，酸和弱碱环境使用。
r5.电绝缘性
r绝缘性能可以根据使用要求调整。
ra） 电绝缘型，绝缘电阻大于1000GΩ；
rb） 抗静电型，表面电阻小于10GΩ。
r6．使用方便
r通过产品预埋安装直接砌入墙体，定位准确牢固，施工非常方便。r
