供应力捷快换接头快换接头、快速接头

该装置既叫快速接头也叫快换接头和扳把式快速快换接头，广泛应用于油、气及一般腐蚀性介质的管路系统中.实现快速连接。它整体使用AISB304、316不锈钢材料压 铸而成.外形美观.耐腐蚀性强，在结构上应用偏心原理实现自动锁紧.安全可靠易于操作.适用于各种条件及连接需 要，同种规格公端接头的型号与母端接头中任一型号组成一对接头体。

更多信息请登录：www.jietouw.com

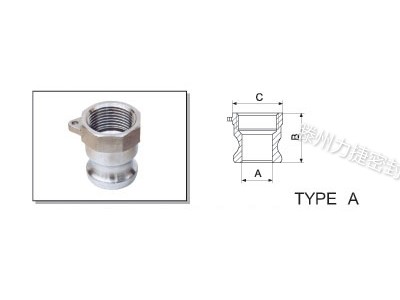

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
A	21	21	24	28.5	36	45	56.5	73	98	122	148
B	37	37	44	55	64	68	70	80	80	80	98
E	24	24	30	38	41	43	45	52	48	48	58

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
A	14	18	24	28	35	50	58	72	98	122	145
B	52	52	64	72	73	80	90	94	101	102	118
E	32	32	40	48	49	54	59	60	62	62	72
G	53	53	60	78	85	96	110	127	156	185	220

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
A	21	21	24	28.5	36	45	56.5	73	98	122	148
B	56	56	72	80	84	88	100	106	114	121	130
C	32	32	40	48	56	67	83	96	127	154	190
E	39	39	48	56	61	62	69	74	79	82	88

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
A	14	14	20	25	31	43	55	67	92	115	140
B	92	92	105	118	121	138	155	164	175	187	214
D	20	20	26	33	39	52	65	77	103	130	155
E	32	32	40	48	49	54	59	60	62	62	32
G	53	53	60	78	85	96	110	127	156	485	220

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
A	16	19	26	30	39	50	58	72	98	122	145
B	52	52	62	68	71	78	85	91	96	102	118
C	32	32	40	48	56	67	83	96	127	154	190
E	32	32	40	48	49	54	59	60	62	62	72
G	53	53	60	78	85	96	110	127	56	185

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
B	45	45	54	65	69	80	84	85	94	94	112
E	32	32	40	48	49	54	59	60	62	62	72
G	53	53	60	78	85	96	110	127	156	185	220

SIZE	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6
A	21	21	24	28.5	36	45	56.5	73	98	122	148
B	38	38	48	55	60	64	87	73	78	95	86
C	32	32	40	48	56	67	83	96	127	154	190
