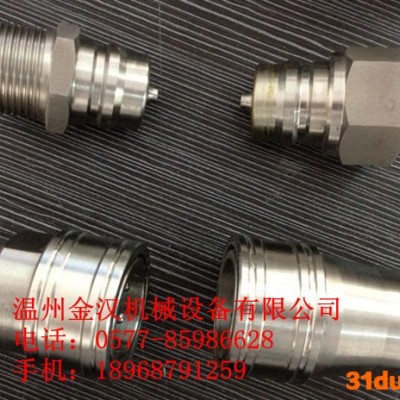

旋转快速接头
r型号：KZF
r规格：DN6-DN300
r公称通径 （mm） 6 8 10 15 20 25 32 40 50
r额定流量 （L/min） 6.3 25 40 63 100 160 250 400 630
r工作压力：32 32 32 25 25 20 20 16 16 （Mpa）
r材质：碳钢，不锈钢，铜。
r工作温度:丁晴橡胶：-20℃～+100℃ ,氟橡胶：+100℃～+250℃
r结构紧凑，外观新颖美观，适用于酸、碱液、气体、油等多种介质。
r
r旋转快速接头是综合美、英、德、日等**的先进技术设计而成。它是一种耐油，耐酸、碱，耐高压的新型液压、气动管路附件.它广泛应用于钢铁、石油、化工、橡胶、矿山、农机、玻纤、纺织、造纸、船舶等行业要求管路中能快接、快卸的设备中。该产品可配在金属软管、橡胶软管、尼龙管及塑料管上使用，它具有结构合理，密封性及互换性好，安装容易，管道之间能真正地体现快装、快卸，省工省时 等优点，并大大地减轻员工的劳动强度。该产品具有自锁保险装置，使用在高压场合安全可靠。它是国产、进口液压、气动管道流水线生产设备上**的附件产品，其性能完全可取代同类进口配件
r
r旋转快速接头特点
r液压快速接头是一种主要用于气动工具和空气配管，实现管路连通的连接件。气动接头的材质通常有全铜、塑料、塑钢、不锈钢等。塑钢接头耐腐蚀性能强，全铜接头耐压力强**大耐压15公斤，塑料接头耐压10公斤。快速接头的特点：1.快速安装，简单灵巧，节省空间。2.型式多样，满足任何气动布管需要。3.安装以后，塑料管体也可任意转向。4.释放环采用椭圆型设计，拆卸更加省力方便。
r
r旋转快速接头形状：
r旋转快速接头的形状通常有直通，直角、三通、四通、五通、穿板、节流等类别，可以用于不同情况下的管道连接。
r旋转快速接头使用注意事项：
r
r1：请不要用于流体以外的用途。2：请不要用于适用流体以外的流体:3：使用时不要超过**高使用压力。4：不要在使用温度范围以外使用，防止造成密封材料的变形，易导致形成泄露。5：不要进行人为的击打、弯曲、拉伸、防止造成破损。6：不要在混入金属粉或砂尘等地方使用，7：如附着杂物会造成工作不良或泄漏。
r
r安装注意事项：
r 1：安装螺纹时，请不要超过**大紧固扭矩，防止造成破损。2：不要进行人为的击打、弯曲、拉伸、防止造成破损。
r
r旋转快速接头型号标记，该型号快换接头型号标记原则是：
r示例：如需通径Ф20,材料不锈刚，工作压力10Mpa，工作温度为200℃，通过介质重油，
r并要求插轴为内螺蚊公制M27×2连接，插套为外螺蚊圆锥管螺纹3/4″， 插轴、插套均为自封式的快换接头。
r货标准型号标记为：20P AM272/20S BR3/4
r注：同时在合同上注明工作压力，使用介质，工作温度，接头材质。四、插入式快换接头基本尺寸
r注：基本型号相同的接头，不同螺蚊连接形式的插轴和插套均可互换。
r基本型号 插轴/插套 公称 通径插 轴 插 套 L
r内螺纹d1 L1 S1 O型圈 内螺纹d2 L2 S2 D O型圈
r6P1A/6S2A 6
rRc1/4 G1/4 15 19 Rc1/4 G1/4 15 19 29
r75 M14×1.5 15 19 M14×1.5 15 19 29
r(A1)M12×1.5 15 22 12.5×1.8 (A1)M12×1.5 15 22 29 12.5×1.8
r8P1A/8S2A 8
rRc3/8 G3/8 15 24 Rc3/8 G3/8 15 24 33.5
r82 M18×1.5 15 24 M18×1.5 15 24 33.5
r(A1)M16×1.5 15 24 16×1.8 (A1)M16×1.5 15 24 33.5 16×1.8
r10P1A/10S2A 10
rRc3/8 G3/8 15 24 Rc3/8 G3/8 15 24 33.5
r82 M18×1.5 15 24 M18×1.5 15 24 33.5
r(A1)M18×1.5 15 24 18×1.8 (A1)M18×1.5 15 24 33.5 18×1.8
r15P1A/15S2A 15
rRc1/2 G1/2 19 27 Rc1/2 G1/2 19 27 39
r94 M22×1.5 19 27 M22×1.5 19 27 39
r(A1)M22×1.5 19 34 25×1.8 (A1)M22×1.5 19 34 39 25×1.8
r20P1A/20S2A 20
rRc3/4 G3/4 20 34 Rc3/4 G3/4 20 34 46
r106 M27×2 20 34 M27×2 20 34 46
r(A1)M27×2 20 36 28×1.8 (A1)M27×2 20 36 46 28×1.8
r25P1A/25S2A 25
rRc1 G1 22 41 Rc1 G1 22 41 51
r114 M33×2 22 41 M33×2 22 41 51
r(A1)M33×2 22 46 33.5×2.65 (A1)M33×2 22 46 51 33.5×2.65
r32P1A/32S2A 32
rRc1? G1? 24 50 Rc1? G1? 24 50 67
r124 M42×2 24 50 M42×2 24 50 67
r(A1)M42×2 24 60 42.5×2.65 (A1)M42×2 24 60 67 42.5×2.65
r40P1A/40S2A 40
rRc1? G1? 24 60 Rc1? G1? 24 60 73
r130 M48×2 24 60 M48×2 24 60 73
r(A1)M50×2 24 65 50×2.65 (A1)M50×2 24 65 73 50×2.65
r50P1A/50S2A 50
rRc2 G2 29 70 Rc2 G2 29 70 84
r156 M60×2 29 70 M60×2 29 70 84
r(A1)M60×2 29 75 60×2.65 (A1)M60×2 29 75
