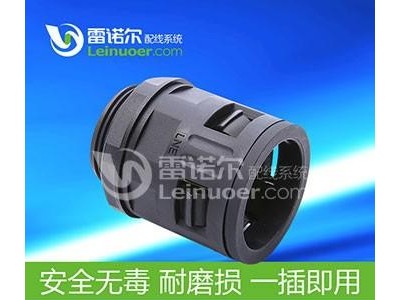

雷诺尔LNE-SM-G 软管接头 直插式软管接头 快速接头 波纹管接头 快插接头 波纹管快速接头 软管直插接头 雷诺尔

产品特性

内锁扣和本体特殊设计，装卸只需拨插无需工具



产品描述

产品材质： PA尼龙（polyamide）

螺纹规格： 公制（Mefric），德制（PG），英制螺纹 （G）

工作温度： -40℃ ~ ＋100℃

产品颜色： 黑色（特殊颜色可以定做）

使用方法： LNE-SM-G 型软管接头是软管的配套产品，

                  可接入设备箱体上，也可根据选用螺纹接入进出口为内螺纹的电动设备上，

                  只需软管插入接口即可。

产品型号

型号	适配软管	螺纹尺寸公制	AG外径 (mm)	AG内径 (mm)	GL (mm)	H	包装单位(个/包)
LNE-SM-G-M12	AD10.0	M12*1.5	12	8	8	19	100
LNE-SM-G-M12	AD13.0	M12*1.5	12	8	8	19	100
LNE-SM-G-M16	AD13.0	M16*1.5	16	10	10	20	100
LNE-SM-G-M18	AD13.0	M18*1.5	18	13	10	20	100
LNE-SM-G-M16	AD15.8	M16*1.5	16	10	10	20	100
LNE-SM-G-M18	AD15.8	M18*1.5	18	13	10	20	100
LNE-SM-G-M20	AD15.8	M20*1.5	20	16	10	20	100
LNE-SM-G-M20	AD18.5	M20*1.5	20	16	10	20	50
LNE-SM-G-M20	AD21.2	M20*1.5	20	16	10	20	50
LNE-SM-G-M24	AD21.2	M24*1.5	24	20	10	20	50
LNE-SM-G-M25	AD21.2	M25*1.5	25	21	15	25	50
LNE-SM-G-M25	AD25.0	M25*1.5	25	21	15	25	50
LNE-SM-G-M25	AD28.5	M25*1.5	25	21	15	25	50
LNE-SM-G-M27	AD28.5	M27*2.0	27	21	15	25	50
LNE-SM-G-M30	AD28.5	M30*2.0	30	21	15	25	50
LNE-SM-G-M32	AD28.5	M32*1.5	32	26	15	30	50
LNE-SM-G-M32	AD34.5	M32*1.5	32	26	15	30	20
LNE-SM-G-M36	AD34.5	M36*2.0	36	28	15	32	20
LNE-SM-G-M40	AD34.5	M40*1.5	40	35	15	40	20
LNE-SM-G-M40	AD42.5	M40*1.5	40	35	15	40	10
LNE-SM-G-M48	AD42.5	M48*2.0	48	38	15	40	10
LNE-SM-G-M50	AD54.5	M50*1.5	50	44	18	42	10
LNE-SM-G-M60	AD54.5	M60*2.0	60	55	18	42	10
