供应HL石家庄厚浆型环氧煤沥青防腐漆 管道防腐环氧煤沥青漆 煤气柜环氧沥青防腐漆 煤气管道厚浆环氧煤沥青漆



            供应HL石家庄厚浆型环氧煤沥青防腐漆 管道防腐环氧煤沥青漆

                     煤气柜环氧沥青防腐漆 煤气管道厚浆环氧煤沥青漆

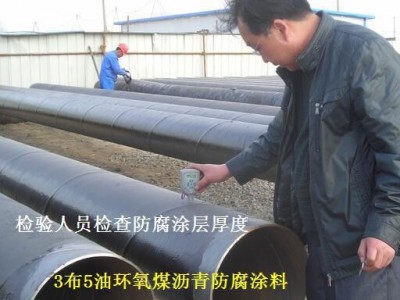

                    1  产品组成：                                厚浆型环氧煤沥青防腐漆由环氧树脂、煤沥青液、防锈颜料、填料、助剂和固化剂等组成的双组分快干涂料。                             2  用途：                                厚浆型环氧煤沥青防腐漆可做为管道外壁、地下输油管道、热力管道外壁、海水或淡水管道外壁防腐、水闸防腐面漆，厚浆型环氧煤沥青防腐漆也可做为污水处理池、贮水池、煤矿竖井井架等防腐面漆，与玻璃纤维布包扎配套使用，防腐性能良好。                                         3  主要特性：                                           厚浆型环氧煤沥青防腐漆具有快干性能、低温固化性能。                               具有优异的耐潮湿性、耐水性、耐化学介质和耐油性。                               具有良好的附着力、柔韧性、耐磨性和机械强度。                               具有与所涂物体同涨缩的特性，漆膜不脱落。                                                         4 主要技术指标：

项     目		指标
颜    色		黑色
闪     点(℃)		约27
密     度(g/cm３)		约1.45
干燥时间                                                                                         (25℃) ,	表干(h),≤	4
	实干(h), ≤	48
	完全固化（天）	7
理论用量（kg/m２）两遍	0.25
湿膜厚度(μm) 两遍	190
干膜厚度(μm) 两遍	120



                                                 5 、施工说明                             5.1 配比：漆浆（A）：固化剂（B）=100：16(重量比)                             5.2 涂层间隔时间：涂装间隔12小时                             5.3 表面处理：                                有、无氧化皮钢材：喷砂处理至Sa2级                                涂有车间底漆的钢材：采用轻扫喷砂或以弹性砂轮打磨至St2级。                                焊接、火焰切割或火工校正烧损部位：除去焊渣、飞溅物，打磨至平整后，以弹性砂轮片打磨至Sa2 级。                             底材温度需高于露点以上3℃，相对湿度低于80%。室外施工时底材温度低于10℃可用低温固化剂。                             5.4 涂装方法：                              可采用涂刷、滚涂和高压无气喷涂均可，（根据膜厚要求）根据选择的施工方法调节稀释量。                             6 包装规格：                                 漆浆  （Ａ组分）  25Kg/桶                                 固化剂（Ｂ组分）  4Kg/桶                             7  贮 存：                                根据有关国家HG/T2458-1993标准存储。密闭保存在干燥通风处，有效存储期为一年，过期产品经检验合格仍可使用。
