气动蝶阀 气动硬密封蝶阀 气动法兰蝶阀

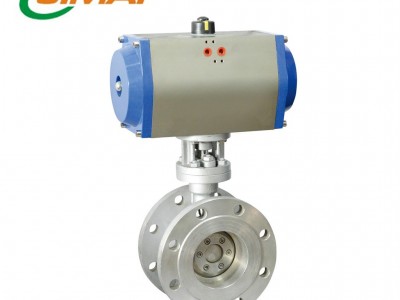

D673H气动三偏心对夹蝶阀产品概述     气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
    ※  采用三偏心结构，阀板与阀座几乎没有摩擦
    ※  阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
    ※  阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
    ※  密封不受介质高、低温的影响
    ※  四大系列连接方式可适用于所有的末端连接
  D673H气动三偏心对夹蝶阀参数

空气驱动	压缩空气4-6bar(可带手轮)
公称通经	50～1200mm
公称压力	1.0～4.0Mpa
适用温度	-20～+600℃
连接方式	对夹
阀结构	偏心
阀体材质	316、304、碳钢
阀芯材质	316、304、碳钢
密封材质	PTFE、本体、合金
适用介质	气体、水及油类等
可选附件	限位开关、定位器、电磁阀、减压阀

  D673H气动三偏心对夹蝶阀主要性能规范

公称通径DN(mm)		50-1200
公称压力PN(MPa)		1.0			1.6
公称压力PS(MPa)	强度试验	1.5			2.4
	密封试验	1.1			1.76
材料材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟、 不锈钢
	填料	四氟 柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-40℃～200℃(超该温度范围；订货时请注明)
执行器	型号	GTD/GTE系列、AT/SR系列、AW/AWS系列
	气源压力	0.4-0.7Mpa

   订购须知 1、请在订货时提供详细口径规格、交货地址、交货时间。 2、根据管道需要，决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。 3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，(4)气源处理三联件。特殊使用环境(易燃易爆场合)，可选防爆型。
