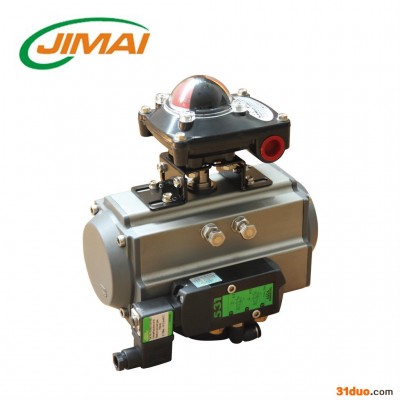

吉迈 AT气动执行器

rrr
r r

rr 型号选择： r

rr  首先确定阀门、闭时的扭矩，再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值；对水蒸气或非润滑液体介质增加25%安全值；非润滑的浆料液体介质增加40%安全值；非润滑的颗粒介质增加80%安全值。 r

rr  选择双气控执行器时，根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表**可得到准确DA型号。 r

rr 选择单气控搪行器时，根据上述计算的扭矩值及使用气源压力，在弹簧复位栏内查找终点时扭矩（此扭矩要大于上述计算的扭矩**可得到SR型号。例如：气源压力为0。4Mpa，经上述计算需要控制一个扭矩为165N。m的阀门，首先按表查找弹簧复位终点相近扭矩171N.m，再向左查看执行器型号为SR160型（共装10组弹簧）。 r

rr  说明：SR单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。 r

rr
r r

rr 结构特点 r

rr  1）、挤压成型的铝合金缸体，经硬质氧化处理，表面质一坚硬，耐磨性强。 r

rr  2）、紧湊的双活塞齿轮、齿条式结构，啮合准确，传动平稳，安装位置对称，输出扭矩恒定。 r

rr  3）、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。 r

rr  4）、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。 r

rr  5）、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。 r

rr  6）、执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节。 r

rr  7）、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保执行器间的互换性和方便安装电磁阀、 r

rr 限位开关等附件。 r

rr  8）、输出轴的安装连接孔有多种形状（四方孔、轴键孔、扁孔）供选择 r

rr  9）、外形美观而精巧，重量轻，具有防水密封结构。 r

rr  10）、有常温型、高温型、低温型。 r
