??波纹结构的阻火器经测试证明，阻火性能好，使用范围广，制造成本低，易于检查和安装等优点，所以这种结构的阻火器已被广泛使用。波纹结构阻火层可以由几层阻火层组成一个整体，但层与层之间不允许留有间隙，以防止火焰由间隙通过，破坏阻火器的整体阻火性能。
三、阻火波纹板产品工艺要求

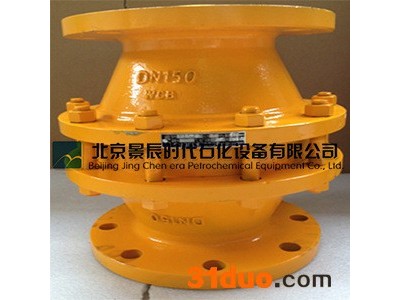

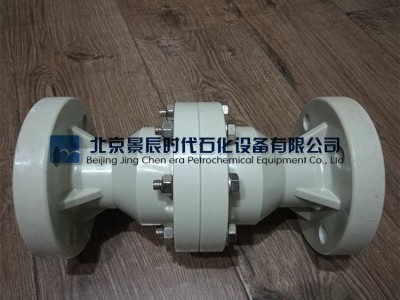

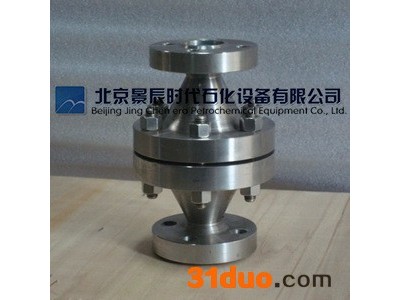

??A.阻火器壳体应根据使用介质可采用铸铁、铝合金、铸钢和不锈钢材料制造;
??B.壳体铸造尺寸必须达到规定要求;北京景辰时代石化设备有限公司专业研发生产各种规格不锈钢阻火盘/阻火板 带钢圈保护大口径阻火网。
??C.壳体铸件不得有裂纹，缩孔，砂眼和损伤等缺陷以影响使用强度;
??D.壳体应按规定压力进行水压试验，合格后方可能用;

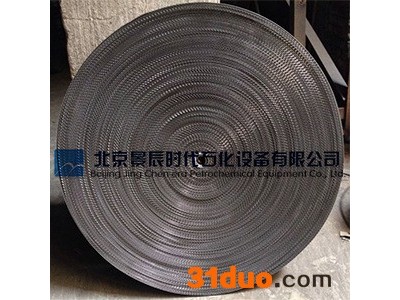

??E.波纹结构的阻火层使用钢带加工，钢带应光亮无锈点和油污;
??F.阻火层应缠绕紧密成一体，不得松动，阻火层表面应平整，光滑无毛刺;
??G.阻火层上的孔隙尺寸，应完全均匀一致，无堵塞，保证每一孔隙畅通;
??H.阻火层装入壳体内不应晃动，接触面应紧密接合，周边不应有孔隙存在;
??I.组装后阻火器应按规定进行阻火性能试验。波纹型阻火器阻火层厚度与波纹高度，可根据不同性质的气体分级。
四、阻火层厚度尺寸

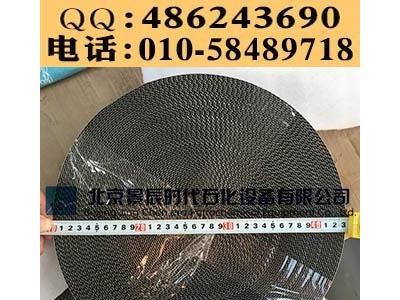

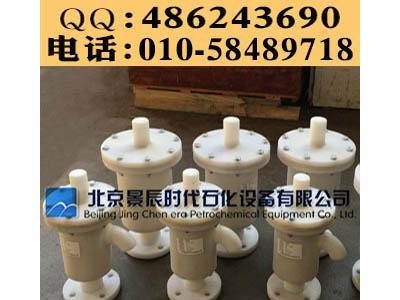

??没有特殊说明的情况下，阻火层厚度统一为15mm。一般阻火器呼吸阀里面为了保证较好的阻火效果，都是采用两片一套的形式。北京景辰时代石化设备有限公司专业研发生产各种规格不锈钢阻火盘/阻火板 带钢圈保护大口径阻火网。
五、波纹高度与压力温度关系
??北京景辰时代石化设备有限公司专业研发生产各种规格不锈钢阻火盘/阻火板 带钢圈保护大口径阻火网。波纹型阻火器阻火层上波纹孔隙有效面积应占阻火器流通总面积的80%~90%左右.一般不得低于80%.因为有效面积大小,直接影响到阻火器的性能,而阻火层选用材质的厚度也直接影响到阻火层的有交面积大小.因此在任何情况下材质厚度的选择应符合制造加工的需要,能够加工成型,同时也要考虑材质的性质与使用的环境条件.
